Hoe kunnen BAA-0003 Agricultural Hub Units de betrouwbaarheid van moderne landbouwmachines verbeteren

Wanneer landbouwmachines onder voortdurende belasting, trillingen, stof, vocht en oneffen terrein werken, moeten het wiel en het roterende geheel tijdens de hele werkcyclus stabiel blijven.BMTbenodigdhedenBAA-0003 Landbouwhubeenhedenvoor toepassingen in landbouwmachines, waardoor een geïntegreerde naaf-en-lageroplossing wordt geboden die is ontworpen rond nauwkeurige montageafmetingen, lastondersteuning, afdichtingsprestaties en betrouwbare rotatiewerking.

Het kiezen van de juiste landbouwnaafeenheid kan een directe invloed hebben op de inzetbaarheid van de apparatuur, de onderhoudsvereisten en de prestaties van de wielmontage. BAA-0003 Agricultural Hub Units zijn ontworpen als geïntegreerde lagernaafassemblages voor landbouwmachines en aanverwante apparatuur. De configuratie heeft een boring van 30 mm, een buitendiameter van 117 mm, een totale hoogte van 60 mm, een diameter van het boutpatroon van 98 mm en vier M12 x 1,25 montagegaten. Met een vermelde dynamische basisbelasting van 44,9 kN en een statische basisbelasting van 34 kN, biedt de unit meetbare parameters voor ontwerpers van apparatuur, fabrikanten van landbouwmachines, distributeurs van vervangingsonderdelen en onderhoudsteams. In deze handleiding wordt uitgelegd hoe de BAA-0003-configuratie werkt, welke specificaties aandacht verdienen, waar agrarische hub-units vaak worden gebruikt en wat kopers moeten beoordelen voordat ze een bestelling plaatsen.

Inhoudsopgave

1. Welke rol speelt een landbouwhubeenheid?
2. Hoe is de BAA-0003 ontworpen voor landbouwmachines?
3. Wat zijn de belangrijkste BAA-0003-specificaties?
4. Welke prestatiefactoren zijn van belang in het veld?
5. Welke machines kunnen landbouwhubeenheden gebruiken?
6. Hoe kunnen kopers BAA-0003 matchen met hun apparatuur?
7. Hoe kunnen de prestaties van de Agricultural Hub Unit op peil worden gehouden?
8. Waarom BAA-0003 overwegen voor OEM-projecten?
9. Veelgestelde vragen
10. Laatste overwegingen voor kopers

Welke rol speelt een landbouwhubeenheid?

De naaf is een cruciaal verbindingspunt tussen het roterende samenstel van een machine en de ondersteunende structuur. Bij landbouwmachines kan deze verbinding worden blootgesteld aan wisselende belastingen, schokken door oneffenheden in de grond, bodemverontreiniging, vocht en lange bedrijfscycli.

Een landbouwnaafeenheid integreert de lager- en montagestructuur in één geheel. Dit ontwerp kan de constructie van apparatuur vereenvoudigen in vergelijking met het aanschaffen en assembleren van meerdere onafhankelijke lagercomponenten. Het geeft ingenieurs ook een gedefinieerde montage-interface die kan worden geëvalueerd tijdens het machineontwerp of de selectie van vervangende onderdelen.

De primaire functies van een hubeenheid zijn onder meer:

• Ondersteuning van roterende wielen, schijven of gerelateerde componenten.
• Beheer van radiale belastingen die worden gegenereerd tijdens de werking van de apparatuur.
• Biedt een stabiele interface tussen het roterende samenstel en de machinestructuur.
• Handhaving van gecontroleerde rotatie tijdens herhaalde werkcycli.
• Helpt de interne lagercomponenten te beschermen tegen omgevingsverontreiniging.
• Ondersteuning van eenvoudigere vervanging tijdens onderhoud van apparatuur.

Voor fabrikanten van landbouwmachines maken deze functies de naafeenheid meer dan een eenvoudig lageronderdeel. De afmetingen en mechanische eigenschappen moeten samenwerken met de volledige machinestructuur.

Hoe is de BAA-0003 ontworpen voor landbouwmachines?

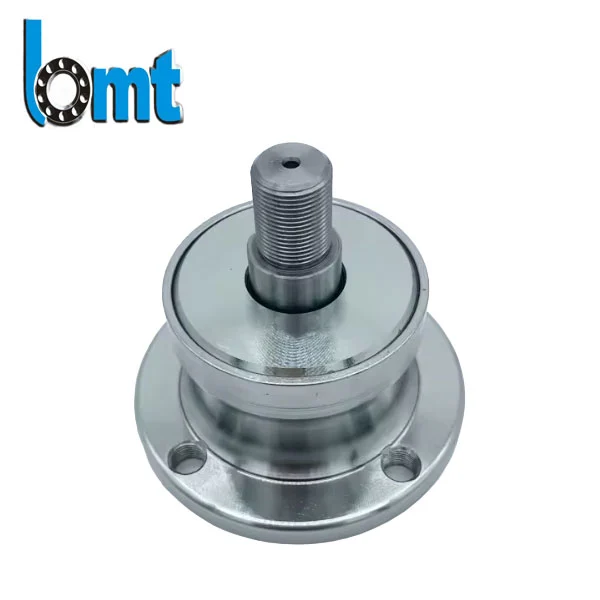

BAA-0003 is geconfigureerd als een geïntegreerde landbouwnaafeenheid met gedefinieerde montage- en lagerafmetingen. Met deze aanpak kunnen kopers het onderdeel evalueren op basis van meetbare interfaces in plaats van uitsluitend te vertrouwen op een algemene lagerbeschrijving.

De boring van 30 mm vormt de centrale montage-interface, terwijl de buitendiameter van 117 mm de externe omhulling van het samenstel definieert. De 98 mm boutpatroondiameter en vier M12 × 1,25 bevestigingspunten zorgen voor de verbinding tussen de naaf en de bijbehorende machinestructuur.

Deze maatcombinatie is belangrijk omdat landbouwmachines vaak een beperkte inbouwruimte hebben. Een naafeenheid die voldoet aan de belastingseis, maar niet overeenkomt met de beschikbare montagegeometrie, kan geen praktische vervanging bieden.

Het geïntegreerde ontwerp kan ook de onderhoudsplanning vereenvoudigen. In plaats van individuele lager-, behuizings- en montagecomponenten als volledig afzonderlijke onderdelen te behandelen, kan de naafconstructie worden behandeld als een gedefinieerde vervangingseenheid wanneer er servicevereisten ontstaan.

Wat zijn de belangrijkste BAA-0003-specificaties?

Technische specificaties vormen het uitgangspunt om te bepalen of een hubunit geschikt is voor een bepaalde machine. De volgende tabel geeft een overzicht van de belangrijkste BAA-0003-parameters.

Deze cijfers moeten worden behandeld als productselectieparameters en niet als universele bedrijfslimieten. De werkelijke prestaties zijn afhankelijk van de verdeling van de belasting, de nauwkeurigheid van de installatie, de smering, de temperatuur, de vervuiling, de bedrijfssnelheid en het volledige mechanische systeem.

Voordat ze bestellen, moeten technische teams de afmetingen vergelijken met het originele onderdeel, de uitrustingstekeningen of de installatieafmetingen. Deze stap kan vermijdbare compatibiliteitsproblemen voorkomen.

Welke prestatiefactoren zijn van belang in het veld?

Landbouwmachines werken in een omgeving waar de prestaties van componenten aanzienlijk kunnen veranderen in vergelijking met schone binnentoepassingen. De naafconstructie kan te maken krijgen met herhaalde trillingen, plotselinge veranderingen in de belasting, water, gronddeeltjes en temperatuurschommelingen.

Ladingbehandeling

Laadvermogen is een van de eerste parameters die ingenieurs moeten onderzoeken. De BAA-0003-configuratie heeft een vermelde dynamische basisbelasting van 44,9 kN en een statische basisbelasting van 34 kN. Deze waarden bieden nuttige referentiepunten bij de beoordeling of het apparaat geschikt is voor een bepaalde mechanische belasting.

Afdichting en bescherming tegen verontreiniging

Stof en vocht zijn veelvoorkomende oorzaken van slijtage van lagers. Een afgedichte naafconstructie kan helpen de interne lagercomponenten te isoleren van externe verontreinigingen. De afdichtingsprestaties moeten echter altijd in samenhang met de feitelijke omgevingsomstandigheden van de machine worden beschouwd.

Rotatiestabiliteit

Wiel- en schijfconstructies vereisen een consistente rotatie. Overmatige wrijving, verkeerde uitlijning, vervuiling of onjuiste installatie kunnen trillingen veroorzaken en slijtage versnellen. Het selecteren van een naaf met de juiste maatnauwkeurigheid en het correct installeren ervan zijn daarom essentieel.

Installatiecompatibiliteit

Zelfs een technisch capabele hub-eenheid is mogelijk niet geschikt als de montageafmetingen niet overeenkomen met de uitrusting. Boringdiameter, boutcirkel, draadspecificatie, totale hoogte en omringende speling moeten allemaal vóór aankoop worden gecontroleerd.

Welke machines kunnen landbouwhubeenheden gebruiken?

Landbouwnaafeenheden worden gebruikt in verschillende soorten machines waarbij wielen, schijven, rollen of andere roterende componenten lagerondersteuning vereisen. De juiste toepassing is afhankelijk van de mechanische specificaties van de apparatuur.

• Schijveneggen:Roterende schijfsamenstellen kunnen tijdens het voorbereiden van de grond continue belastingen op de naaf- en lagercomponenten uitoefenen.
• Zaaimachines en plantapparatuur:Voor bepaalde roterende mechanismen kunnen compacte lagernaafsamenstellen nodig zijn.
• Grondbewerkingsmachines:Bodemweerstand en oneffen grond kunnen wisselende belastingen en trillingen veroorzaken.
• Landbouwaanhangwagens:Wielsteunconstructies vereisen correct op elkaar afgestemde naven en lagers.
• Landbouwwerktuigen:Verschillende werktuigen maken gebruik van roterende samenstellen die betrouwbare mechanische ondersteuning vereisen.
• OEM-projecten voor landbouwmachines:Geïntegreerde hubeenheden kunnen worden opgenomen in nieuwe apparatuurontwerpen waarbij de afmetingen en prestatie-eisen compatibel zijn.

In plaats van een hub alleen te kiezen op basis van de beoogde branche, moeten ingenieurs de werkelijke belasting, snelheid, afmetingen en installatieomgeving van de doelapparatuur verifiëren.

Hoe kunnen kopers BAA-0003 matchen met hun apparatuur?

Een gestructureerd selectieproces kan het risico verkleinen dat u een incompatibele landbouwhubeenheid bestelt. Kopers kunnen beginnen met de fysieke interface en vervolgens de bedrijfsomstandigheden evalueren.

1. Meet de asinterface:Controleer of de gewenste boring overeenkomt met de 30 mm BAA-0003 boring.
2. Controleer de montagecirkel:Controleer de diameter van het boutpatroon van 98 mm aan de hand van de machinetekening.
3. Bevestig de threadvereisten:Controleer of de vier M12 × 1,25 bevestigingspunten overeenkomen met de uitrusting.
4. Beschikbare ruimte meten:Controleer of de buitendiameter van 117 mm en de hoogte van 60 mm binnen het installatiegebied passen.
5. Bereken werklasten:Houd rekening met zowel normale bedrijfsbelastingen als tijdelijke schokbelastingen.
6. Controleer de bedrijfssnelheid:Vergelijk de werkelijke machinesnelheid met de nominale bedrijfsomstandigheden van de naafeenheid.
7. Evalueer de blootstelling aan het milieu:Denk aan water, stof, grond, kunstmest, chemicaliën en temperatuur.
8. Bespreek speciale vereisten:OEM-kopers moeten alle benodigde vet-, markerings-, as-, boutpatroon- of verpakkingsspecificaties doorgeven.

Voor vervangingsaankopen is het nuttig om de oude hubeenheid met het nieuwe onderdeel te vergelijken, maar fysieke gelijkenis alleen mag niet als voldoende worden beschouwd. Technische afmetingen en toepassingsvereisten moeten vóór installatie worden bevestigd.

Hoe kunnen de prestaties van de Agricultural Hub Unit op peil worden gehouden?

Een correcte installatie is net zo belangrijk als de productkeuze. Een goed gespecificeerde naaf kan nog steeds voortijdige slijtage ervaren als deze verkeerd wordt geïnstalleerd of onder ongeschikte omstandigheden wordt gebruikt.

Onderhoudsteams moeten rekening houden met de volgende praktijken:

• Reinig het montageoppervlak vóór installatie.
• Controleer de as en de bijbehorende onderdelen op schade of overmatige slijtage.
• Gebruik geschikt installatiegereedschap in plaats van een ongecontroleerde impact op het lager uit te oefenen.
• Volg de aanhaalvereisten van de fabrikant van de apparatuur.
• Inspecteer het afdichtingsgebied na installatie op schade.
• Houd toezicht op ongebruikelijke trillingen, geluiden, hitte of rotatieweerstand.
• Controleer de bevestigingsbouten regelmatig als het onderhoudsschema van de apparatuur dit vereist.
• Vervang onderdelen wanneer slijtage of schade de veilige werking van de machine in gevaar kan brengen.

Machines die in bijzonder natte, stoffige of chemisch agressieve omgevingen werken, vereisen mogelijk extra aandacht voor afdichting en smering. Kopers dienen bij het aanvragen van een technisch advies de arbeidsomstandigheden aan de leverancier mee te delen.

Waarom BAA-0003 overwegen voor OEM-projecten?

Voor fabrikanten van landbouwmachines zijn aankoopbeslissingen vaak gebaseerd op meer dan alleen de eenheidsprijs. Consistentie, dimensionale controle, productiecapaciteit, maatwerk, inspectie en technische ondersteuning kunnen een aanzienlijke impact hebben op de totale inkoopwaarde.

De productinformatie van BMT identificeert kwaliteitsmanagement volgens ISO 9001:2015 en IATF 16949:2016. Het vermelde productieproces omvat ook de traceerbaarheid van materialen en inspectie vóór verzending, met controles op afmetingen, lagerrotatie en integriteit van de afdichting.

Deze controles zijn relevant voor OEM-kopers omdat herhaalde productie componenten met consistente interfaces vereist. Een maatafwijking die bij een geïsoleerde vervangingsaankoop onbeduidend is, kan een groot probleem worden wanneer honderden of duizenden machines hetzelfde onderdeel gebruiken.

BMT geeft ook aanpassingsmogelijkheden aan voor geselecteerde vereisten, waaronder OEM-logomarkering, vetspecificaties, asafmetingen en boutpatroonconfiguraties. Aangepaste vereisten moeten vóór productie met de leverancier worden bevestigd.

Voor internationale kopers zijn productiecapaciteit en leveringservaring ook het overwegen waard. BMT rapporteert meer dan 20 jaar ervaring in de productie van lagers, een productiefaciliteit van 80.000 m², meer dan 200 CNC-productielijnen en export naar meer dan 60 landen.

Veelgestelde vragen

Waar worden BAA-0003 Agricultural Hub Units voor gebruikt?

BAA-0003 Landbouwhubeenheden zijn ontworpen voor landbouwmachines en aanverwante apparatuur die een geïntegreerde lager- en naafconstructie vereisen. Mogelijke toepassingen zijn onder meer geselecteerde wiel-, schijf- en roterende assemblages waarbij de gespecificeerde afmetingen en belastingskarakteristieken geschikt zijn.

Wat is de boringmaat van BAA-0003?

De vermelde boringdiameter van BAA-0003 is 30 mm. Kopers moeten deze afmeting bevestigen aan de as of centrale montage-interface voordat ze bestellen.

Wat is het boutpatroon van BAA-0003?

De BAA-0003-configuratie maakt gebruik van een vierpunts M12 x 1,25 montageopstelling met een vermelde boutpatroondiameter van 98 mm. De montageafmetingen aan de machinezijde moeten zorgvuldig worden gecontroleerd op compatibiliteit.

Wat is het draagvermogen van BAA-0003?

De vermelde dynamische basisbelasting bedraagt ​​44,9 kN, terwijl de statische basisbelasting 34 kN bedraagt. Deze waarden zijn referentiewaarden en mogen niet worden beschouwd als vervanging voor toepassingsspecifieke technische berekeningen.

Kan BAA-0003 worden aangepast voor fabrikanten van landbouwmachines?

Er zijn geselecteerde aanpassingsopties beschikbaar voor OEM-vereisten, waaronder markering, vetspecificaties en bepaalde maat- of montageconfiguraties. Het exacte aanpassingsbereik moet met BMT worden bevestigd op basis van het ontwerp van de apparatuur.

Welke gegevens moet ik verstrekken bij het aanvragen van een offerte?

Kopers kunnen het vereiste aantal, het type uitrusting, het bestaande naafmodel, de technische tekening, de asdiameter, het boutpatroon, de verwachte belasting, de bedrijfssnelheid, de werkomgeving en eventuele OEM-markerings- of verpakkingsvereisten opgeven. Door volledige informatie te verstrekken, kan de leverancier de compatibiliteit efficiënter beoordelen.

Laatste overwegingen voor kopers

Een landbouwnaafeenheid moet worden gekozen als onderdeel van het complete machinesysteem en niet als een geïsoleerd lageronderdeel. Voor BAA-0003 bieden de boring van 30 mm, de buitendiameter van 117 mm, de totale hoogte van 60 mm, de diameter van het boutpatroon van 98 mm, vier M12 × 1,25 bevestigingspunten en de vermelde belastingswaarden een duidelijke technische basis voor productevaluatie. In combinatie met de juiste afdichtings-, installatie-, inspectie- en onderhoudspraktijken kan een correct afgestemde naafeenheid een stabiele werking in veeleisende landbouwtoepassingen ondersteunen. Voor OEM-fabrikanten, distributeurs en kopers van vervangingsonderdelen voor landbouwmachines die op zoek zijn naar een betrouwbare leveringsoplossing, lees meer over BAA-0003 Agricultural Hub Units enneem contact op met BMTvoor technisch advies, OEM-vereisten, monsterevaluatie en ondersteuning voor bulkbestellingen.
