Zelfinstellende kogellagers

Zelfinstellende kogellagerszijn ontworpen met twee rijen rolelementen en een doorlopende bolvormige loopbaan gevormd in de buitenring. De binnenring is voorzien van twee diepe, ononderbroken groefloopbanen. Een belangrijk structureel aspect is dat het krommingsmiddelpunt van de bolvormige buitenring op één lijn ligt met het geometrische middelpunt van het lager. Dankzij dit ontwerp kunnen de binnenring, de kogelset en de kooi vrij rond de centrale as draaien, wat automatische compensatie van verkeerde uitlijning en soepele rotatieprestaties oplevert.

📊 Belangrijkste prestatievoordelen

Verkeerde uitlijning
Tot 2,5° - 3° dynamisch
Statisch: tot 4°

⚡ Lage wrijving
Geoptimaliseerd intern ontwerp
Verminderde warmteontwikkeling

📈 Laadvermogen
Uitstekende radiale belasting
Matige bidirectionele axiaal

Weinig onderhoud
Langere levensduur
Minder frequente vervanging

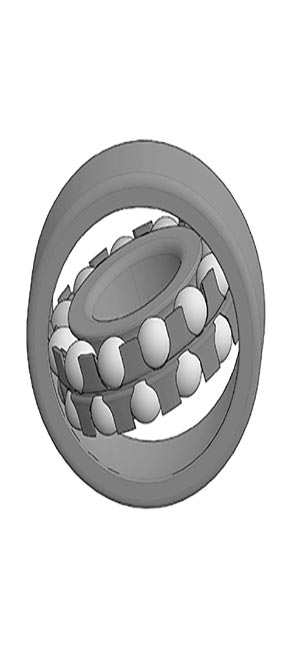

Self-aligning ball bearing - cross section diagram showing spherical outer ring raceway Self-aligning ball bearing - two-row ball configuration with cage

📐 Technische specificaties - Populaire serie

Serie	identiteitskaart (mm)	Buitendiameter (mm)	Verkeerde uitlijning	Materiaal kooi
1200	10-100	30-180	2,5°-3°	Staal/messing/nylon
1300	15-100	42-180	2°-2,5°	Staal/messing
2200	10-100	30-180	2,5°-3°	Staal/FRP

🏭 Typische toepassingen

Elektrische motoren

Transportsystemen

Landbouwmachines

Textielmachines

Ventilatoren en blazers

Houtbewerkingsmachines

Zelfinstellende kogellagers nodig?

Vertel ons uw asuitlijning en belastingsvereisten

Vraag een offerte aan → Catalogus-pdf downloaden

View as

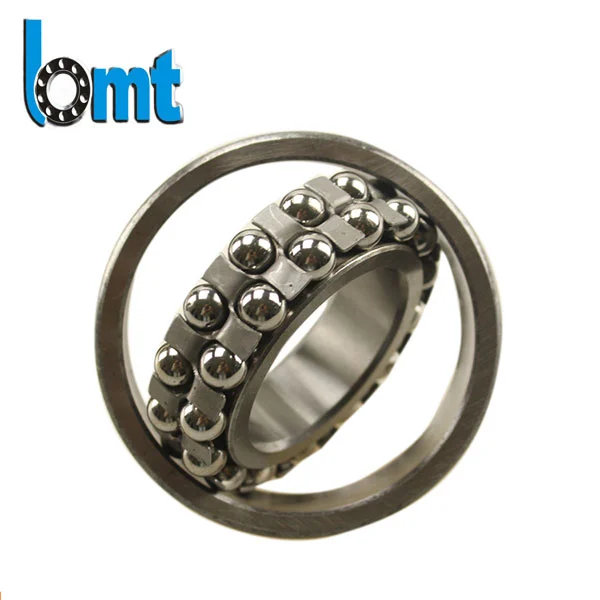

2300-serie zelfinstellende kogellagers

De zelfinstellende kogellagers uit de 2300-serie zijn ontworpen voor stabiele werking onder verkeerde uitlijning en zware omstandigheden. De producten zijn vervaardigd volgens de ISO 9001- en IATF 16949-normen en garanderen een laag geluidsniveau, een lange levensduur en consistente OEM-kwaliteit. Neem contact met ons op om de opties voor bulkinkoop en directe levering in de fabriek te bespreken.

Bekijk meer >> Stuur onderzoek >>

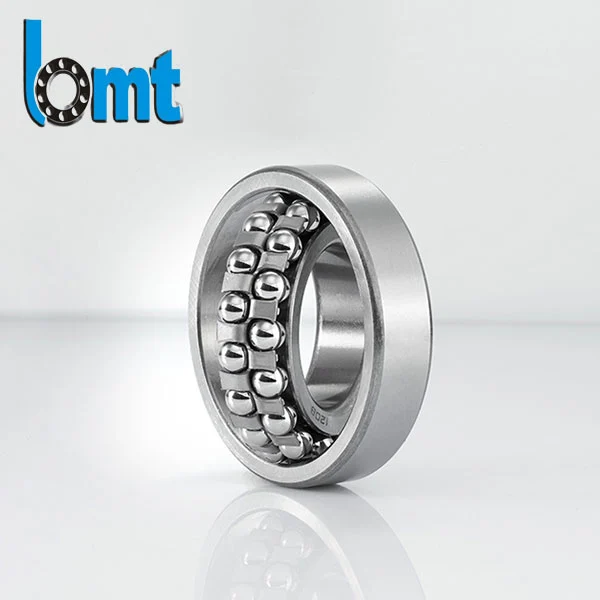

2200-serie zelfinstellende kogellagers

De zelfinstellende kogellagers uit de 2200-serie zijn geschikt voor veeleisende industriële toepassingen waarbij verkeerde uitlijning van de as, installatieafwijkingen en trillingen onvermijdelijk zijn. Deze lagers zijn gebaseerd op tientallen jaren ervaring op het gebied van precisietechniek en zorgen voor een stabiele rotatie, lage wrijving en een lange levensduur onder reële bedrijfsomstandigheden. Elk lager wordt vervaardigd volgens strikte ISO- en IATF-kwaliteitsnormen en maakt gebruik van geautomatiseerde slijp- en inspectieprocessen om maatnauwkeurigheid en prestatiestabiliteit te garanderen.

Bekijk meer >> Stuur onderzoek >>

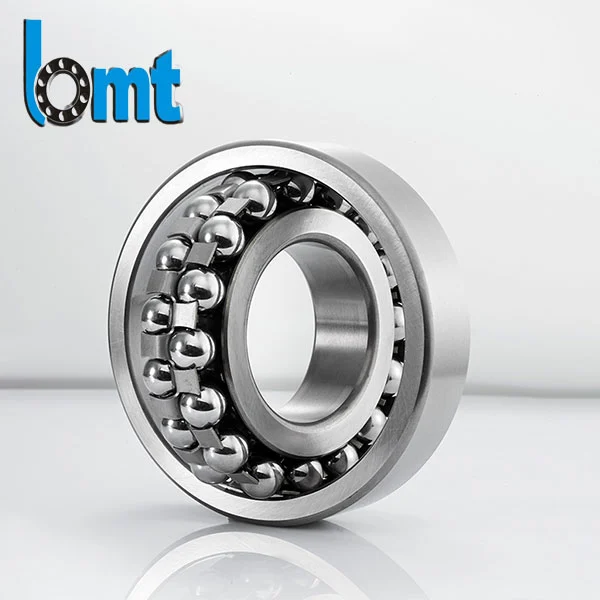

1300-serie zelfinstellende kogellagers

BMT Bearings levert zelfinstellende kogellagers uit de 1300-serie, ontworpen voor toepassingen waarbij verkeerde uitlijning van de as, installatieafwijking of doorbuiging van de behuizing niet volledig kan worden geëlimineerd. Deze lagers worden veel gebruikt in elektromotoren, pompen, landbouwmachines en lichtindustriële machines die een stabiele rotatie en een lagere onderhoudsfrequentie vereisen.
Wij ondersteunen OEM-aanpassingen, industriële bulkleveringen en exportverpakkingsoplossingen voor distributeurs en fabrikanten van apparatuur.

Bekijk meer >> Stuur onderzoek >>

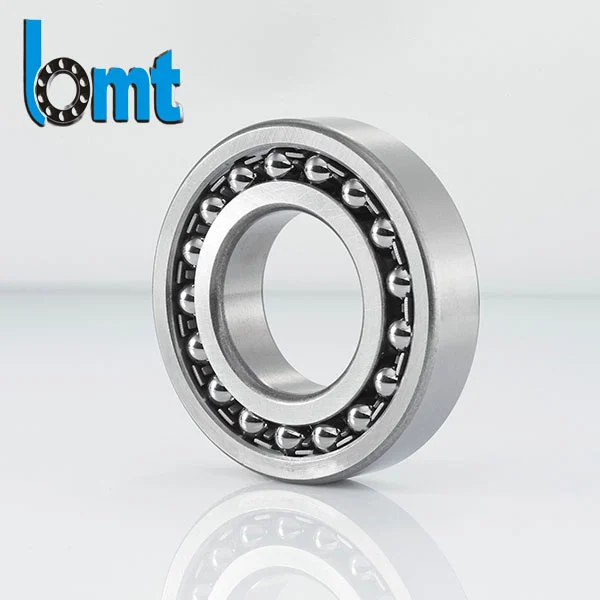

1200-serie zelfinstellende kogellagers

De zelfinstellende kogellagers uit de BMT 1200-serie zijn ontworpen om verkeerde uitlijning van assen en trillingsproblemen in industriële machines op te lossen. Met een zelfuitlijnende structuur en hoogwaardig lagerstaal zorgen ze voor een soepele rotatie, minder slijtage en een lange levensduur. Ze zijn geschikt voor fabriekslijnen en complexe apparatuur en leveren stabiele en efficiënte prestaties onder veeleisende werkomstandigheden.

Bekijk meer >> Stuur onderzoek >>

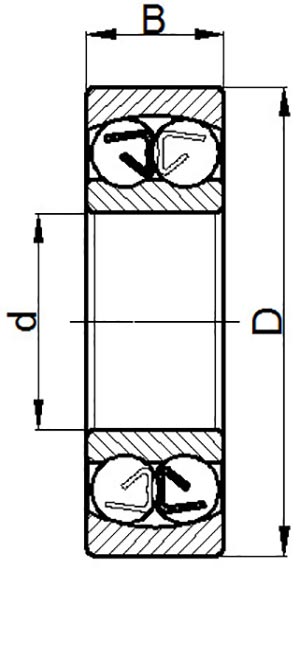

Aanduiding	Afmetingen (mm)				Basisbelastingsclassificaties
Aanduiding	d	D	B	r min.	dyn. Cr KN	stat. Cor KN
1200	10	30	9	0.6	5.7	1.18
1201	12	32	10	0.6	5.7	1.26
1202	15	35	11	0.6	7.7	1.73
1203	17	40	12	0.6	8.1	2
1204	20	47	14	1	10.1	2.6
1205	25	52	15	1	12.3	3.25
1206	30	62	16	1	15.9	4.6
1207	35	72	17	1.1	16	5.1
1208	40	80	18	1.1	19.4	6.5
1209	45	85	19	1.1	22	7.3
1210	50	90	20	1.1	22.9	8
1211	55	100	21	1.5	25.65	9.41
1212	60	110	22	1.5	28.98	10.83
1213	65	120	23	1.5	29.45	11.78
1214	70	125	24	1.5	33.25	13.02
1215	75	130	25	1.5	37.05	14.73
1216	80	140	26	2	38	15.96
1217	85	150	28	2	47.03	19.57
1218	90	160	30	2	54.15	22.14
1219	95	170	32	2.1	57.6	24.3
1220	100	180	34	2.1	63	26.55
1221	105	190	36	2.1	67.5	28.8
1222	110	200	38	2.1	80.1	34.2
1224	120	215	42	2.1	108.9	46.8
1226	130	230	46	3	112.5	49.5
1228	140	250	50	3	146.7	66.6
1230	150	270	54	3	162	77.4
1303	17	47	14	1	12.9	3.15
1304	20	52	15	1.1	12.7	3.3
1305	25	62	17	1.1	18.3	4.95
1306	30	72	19	1.1	21.7	6.3
1307	35	80	21	1.5	25.5	7.8
1308	40	90	23	1.5	30	9.6
1309	45	100	25	1.5	38.5	12.6
1310	50	110	27	2	42	14.1
1311	55	120	29	2	49.4	16.82
1312	60	130	31	2.1	55.1	19.57
1313	65	140	33	2.1	59.85	21.57
1314	70	150	35	2.1	71.25	26.13
1315	75	160	37	2.1	76	28.03
1316	80	170	39	2.1	84.55	31.35
1317	85	180	41	3	94.05	35.63
1318	90	190	43	3	103.55	40.38
1319	95	200	45	3	120.6	45
1320	100	215	47	3	130.5	51.3
1321	105	225	49	3	142.2	57.6
1322	110	240	50	3	148.5	63.9
2200	10	30	14	0.6	8.8	1.73
2201	12	32	14	0.6	9.4	1.92
2202	15	35	14	0.6	9.6	2.08
2203	17	40	16	0.6	11.8	2.75
2204	20	47	18	1	14.7	3.5
2205	25	52	18	1	17.3	4.4
2206	30	62	20	1	26	6.9
2207	35	72	23	1.1	33	8.9
2208	40	80	23	1.1	32.5	9.4
2209	45	85	23	1.1	28.5	8.9
2210	50	90	23	1.1	28.5	9.4
2211	55	100	25	1.5	37.05	11.78
2212	60	110	28	1.5	45.6	15.49
2213	65	120	31	1.5	55.1	18.05
2214	70	125	31	1.5	41.8	16.06
2215	75	130	31	1.5	42.28	16.72
2216	80	140	33	2	47.03	18.81
2217	85	150	36	2	56.05	22.23
2218	90	160	40	2	67.45	27.08
2219	95	170	43	2.1	75.6	30.6
2220	100	180	46	2.1	88.2	36
2222	110	200	53	2.1	113.4	45.9
2302	15	42	17	1	17	3.7
2303	17	47	19	1	13.9	3.15
2304	20	52	21	1.1	17.6	4.25
2305	25	62	24	1.1	25	6.5
2306	30	72	27	1.1	32.5	8.7
2307	35	80	31	1.5	40.5	11.1
2308	40	90	33	1.5	46	13.4
2309	45	100	36	1.5	55	16.5
2310	50	110	40	2	66	19.9
2311	55	120	43	2	73.15	22.61
2312	60	130	46	2.1	84.55	26.6
2313	65	140	48	2.1	93.1	30.4
2314	70	150	51	2.1	106.4	35.15
2315	75	160	55	2.1	117.8	39.9
2316	80	170	58	2.1	132.05	46.08
2317	85	180	60	3	135.85	48.45
2318	90	190	64	3	148.2	54.15
2319	95	200	67	3	150.3	56.7
2320	100	215	73	3	176.4	70.2
2322	110	240	80	3	198.9	84.6
1204K	20	47	14	1	10.1	2.6
1205K	25	52	15	1	12.3	3.25
1206K	30	62	16	1	15.9	4.6
1207K	35	72	17	1.1	16	5.1
1208K	40	80	18	1.1	19.4	6.5
1209K	45	85	19	1.1	22	7.3
1210K	50	90	20	1.1	22.9	8
1211K	55	100	21	1.5	25.65	9.41
1212K	60	110	22	1.5	28.98	10.83
1213K	65	120	23	1.5	29.45	11.78
1214K	70	125	24	1.5	33.25	13.02
1215K	75	130	25	1.5	37.05	14.73
1216K	80	140	26	2	38	15.96
1217K	85	150	28	2	47.03	19.57
1218K	90	160	30	2	54.15	22.14
1219K	95	170	32	2.1	57.6	24.3
1220K	100	180	34	2.1	63	26.55
1222K	110	200	38	2.1	80.1	34.2
1305K	25	62	17	1.1	18.3	4.95
1306K	30	72	19	1.1	21.7	6.3
1307K	35	80	21	1.5	25.5	7.8
1308K	40	90	23	1.5	30	9.6
1309K	45	100	25	1.5	38.5	12.6
1310K	50	110	27	2	42	14.1
1311K	55	120	29	2	49.4	16.82
1312K	60	130	31	2.1	55.1	19.57
1313K	65	140	33	2.1	59.85	21.57
1315K	75	160	37	2.1	76	28.03
1316K	80	170	39	2.1	84.55	31.35
1317K	85	180	41	3	94.05	35.63
1318K	90	190	43	3	103.55	40.38
1319K	95	200	45	3	120.6	45
1320K	100	215	47	3	130.5	51.3
1322K	110	240	50	3	148.5	63.9

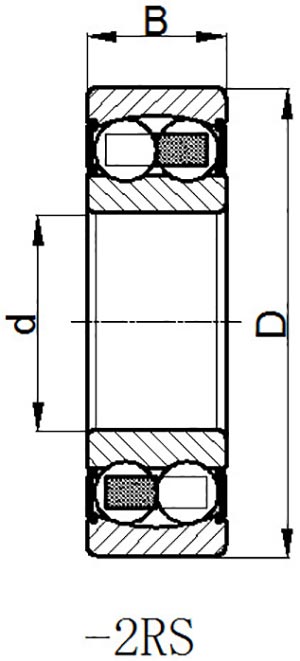

2200-2RS-T	10	30	14	0.6	5.7	1.18
2201-2RS-T	12	32	14	0.6	5.7	1.26
2202-2RS-T	15	35	14	0.6	7.7	1.73
2203-2RS-T	17	40	16	0.6	8.1	2
2204-2RS-T	20	47	18	1	10.1	2.6
2205-2RS-T	25	52	18	1	12.3	3.25
2205K	25	52	18	1	17.3	4.4
2205K-2RS-T	25	52	18	1	12.3	3.25
2206-2RS-T	30	62	20	1	15.9	4.6
2206K	30	62	20	1	26	6.9
2206K-2RS-T	30	62	20	1	15.9	4.6
2207-2RS-T	35	72	23	1.1	16	5.1
2207K	35	72	23	1.1	33	8.9
2207K-2RS-T	35	72	23	1.1	16	5.1
2208-2RS-T	40	80	23	1.1	19.4	6.5
2208K	40	80	23	1.1	32.5	9.4
2208K-2RS-T	40	80	23	1.1	19.4	6.5
2209-2RS-T	45	85	23	1.1	22	7.3
2209K	45	85	23	1.1	28.5	8.9
2209K-2RS-T	45	85	23	1.1	22	7.3
2210-2RS-T	50	90	23	1.1	22.9	8
2210K	50	90	23	1.1	28.5	9.4
2210K-2RS-T	50	90	23	1.1	22.9	8
2211-2RS-T	55	100	25	1.5	25.65	9.41
2211K	55	100	25	1.5	37.05	11.78
2211K-2RS-T	55	100	25	1.5	25.65	9.41
2212-2RS-T	60	110	28	1.5	28.98	10.83
2212K	60	110	28	1.5	45.6	15.49
2212K-2RS-T	60	110	28	1.5	28.98	10.83
2213-2RS-T	65	120	31	1.5	29.45	11.78
2213K	65	120	31	1.5	55.1	18.05
2213K-2RS-T	65	120	31	1.5	29.45	11.78
2214-2RS-T	70	125	31	1.5	33.25	13.02
2215K	75	130	31	1.5	42.28	16.72
2216K	80	140	33	2	47.03	18.81
2217K	85	150	36	2	56.05	22.23
2218K	90	160	40	2	67.45	27.08
2219K	95	170	43	2.1	75.6	30.6
2220K	100	180	46	2.1	88.2	36
2222K	110	200	53	2.1	113.4	45.9
2303-2RS-T	17	47	19	1	12.9	3.15
2304-2RS-T	20	52	21	1.1	12.7	3.3
2305-2RS-T	25	62	24	1.1	18.3	4.95
2305K	25	62	24	1.1	25	6.5
2306-2RS-T	30	72	27	1.1	21.7	6.3
2306K	30	72	27	1.1	32.5	8.7
2307-2RS-T	35	80	31	1.5	25.5	7.8
2307K	35	80	31	1.5	40.5	11.1
2308-2RS-T	40	90	33	1.5	30	9.6
2308K	40	90	33	1.5	46	13.4
2309-2RS-T	45	100	36	1.5	38.5	12.6
2309K	45	100	36	1.5	55	16.5
2310-2RS-T	50	110	40	2	42	14.1
2311-2RS-T	55	120	43	2	49.4	16.82
2311K	55	120	43	2	73.15	22.61
2312K	60	130	46	2.1	84.55	26.6
2313K	65	140	48	2.1	93.1	30.4
2315K	75	160	55	2.1	117.8	39.9
2316K	80	170	58	2.1	132.05	46.08
2317K	85	180	60	3	135.85	48.45
2318K	90	190	64	3	148.2	54.15
2319K	95	200	67	3	150.3	56.7
2320K	100	215	73	3	176.4	70.2
2322K	110	240	80	3	198.9	84.6
11204	20	47	14		10	2.65
11205	25	52	15		12.2	3.35
11206	30	62	16		15.6	4.65
11207	35	72	17		16	5.2
11208	40	80	18		19.3	6.55
11209	45	85	19		22	7.35
11210	50	90	20		22.8	8.15
11212	60	110	22		30	11.6
11305	25	62	17		19	5.4
11306	30	72	19		22.5	6.8
11307	35	80	21		26.5	8.5
11308	40	90	23		33.8	11.2
11310	50	110	27		43.6	14
