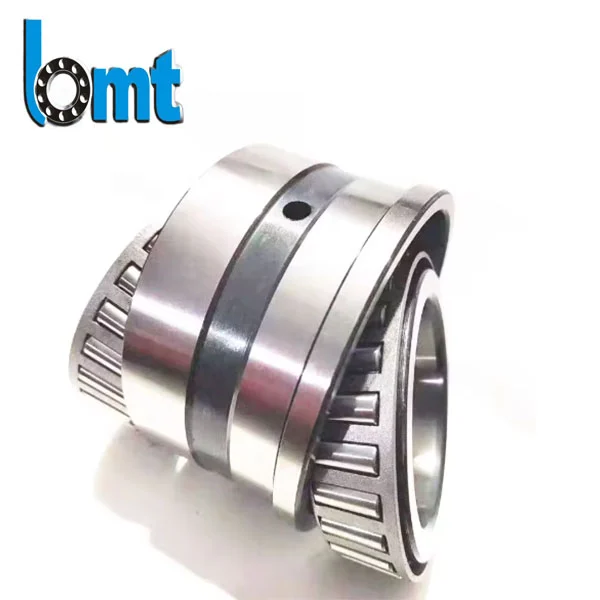

Kegellager met dubbele rij

De dubbele rij kegellagers van BMT zijn compact en geschikt voor zware machines die een hoog radiaal en axiaal draagvermogen vereisen. Deze lagers worden veel gebruikt in versnellingsbakken, mijnbouwapparatuur en industriële machines. De lagers zijn verkrijgbaar in metrische en inch-maten. Hun belastingswaarden zijn 30% hoger dan die van lagers met één rij.
Minimale afname: 20 stuks
Doorlooptijd: 4-5 weken
Aangepaste specificaties beschikbaar

Stuur onderzoek

Productomschrijving

Waarom kiezen voor kegellagers met dubbele rij?

1. Ongeëvenaard draagvermogen

Ons ontwerp met dubbele rij verdeelt de belastingen gelijkmatig, in tegenstelling tot lagers met één rij. De lagers kunnen hogere radiale krachten aan (tot 450 kN dynamische belastingen) en kunnen bidirectionele axiale belastingen aan zonder extra componenten.

Schokbelastingen in de mijnbouw en zwaar materieel

Echt toepassingsvoorbeeld:

In een tandwielkast van een staalfabriek bereikten onze lagers een levensduurverlenging van 40% vergeleken met standaard conische rollen.

2. Ruimtebesparende en vereenvoudigde montage

Het ontwerp uit één stuk elimineert de noodzaak van bijpassende lagers

Vooraf aangepaste interne speling vermindert de complexiteit van de installatie

Geschikt voor compacte behuizingen, ideaal voor verloopstukken en transmissiesystemen

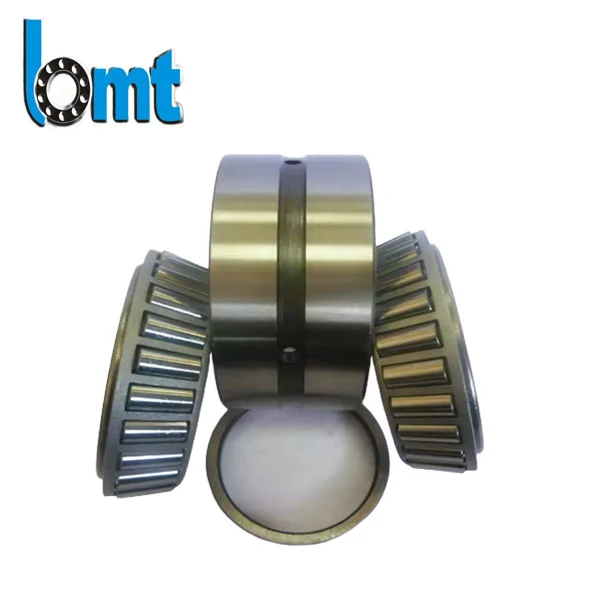

Double Row Tapered Roller Bearing

Technische parameters

Lagermodel	Afmetingen (mm)				Basisbelastingswaarden (kN)		Beperkingssnelheid (tpm)		Gewicht	Type en kenmerken
	d	D	B	T	Cr	Cor	Vet	Olie	(kg)

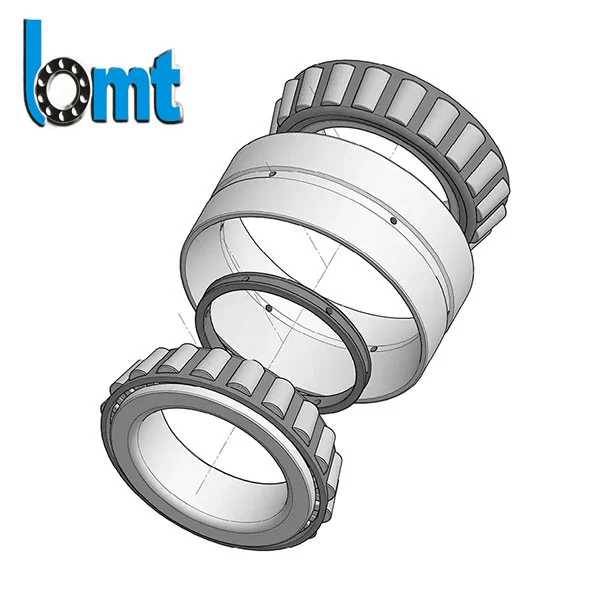

TDO-type (dubbele buitenring met twee rijen).
478/472	76.2	161.925	49.212	82.931	365	530	2000	2800	6.8	TDO, vereist afstandsstuk
478/472A	76.2	161.925	49.212	82.931	365	530	2000	2800	6.8	TDO, vereist afstandsstuk
486/472	109.538	166.688	53.975	95.25	405	610	1800	2600	8.2	TDO, vereist afstandsstuk
522/560X	132.538	197.644	57.15	104.775	550	850	1600	2200	12.5	TDO, vereist afstandsstuk
531/532	139.992	233.375	60.325	123.825	670	1080	1400	1900	17.5	TDO, vereist afstandsstuk
TNA-type (dubbele binnenring met twee rijen).
447/432	76.2	161.925	49.212	82.931	365	530	2000	2800	6.8	TNA, vereist afstandhouder
447/432A	76.2	161.925	49.212	82.931	365	530	2000	2800	6.8	TNA, vereist afstandhouder
455/432	109.538	166.688	53.975	95.25	405	610	1800	2600	8.2	TNA, vereist afstandhouder
TS-type (twee rijen enkele buitenring).
352905	25	52	33	33	68.5	86.5	5000	6700	0.45	TS, compact
352906	30	55	34	34	72.5	95	4800	6300	0.52	TS, compact
352907	35	62	36	36	80	112	4300	5600	0.75	TS, algemeen gebruik
352908	40	68	38	38	87.5	130	4000	5300	0.95	TS, algemeen gebruik
352909	45	75	40	40	95	150	3800	5000	1.25	TS, algemeen gebruik
352910	50	80	40	40	102	165	3600	4800	1.35	TS, algemeen gebruik
352911	55	90	46	46	125	210	3400	4500	2.1	TS, Hoge capaciteit
352912	60	95	46	46	130	220	3200	4300	2.25	TS, Hoge capaciteit
352913	65	100	46	46	135	230	3000	4000	2.4	TS, Hoge capaciteit
352914	70	110	54	54	175	300	2800	3800	3.5	TS, zwaar uitgevoerd
352915	75	115	54	54	180	310	2600	3600	3.7	TS, zwaar uitgevoerd
352916	80	125	60	60	210	370	2400	3400	5	TS, zwaar uitgevoerd
352917	85	130	60	60	215	380	2200	3200	5.2	TS, zwaar uitgevoerd
352918	90	140	67	67	265	480	2000	3000	7.2	TS, extra zwaar uitgevoerd
352920	100	150	67	67	275	500	1800	2600	7.5	TS, extra zwaar uitgevoerd
TDIT (dubbele binnenring met twee rijen - taps toelopende boring)
31309	45	100	55	55	180	255	3000	4000	2.1	TDIT, conische boring 1:12
31311	55	120	65	65	245	355	2600	3600	3.8	TDIT, conische boring 1:12
31313	65	140	73	73	305	450	2200	3200	5.9	TDIT, conische boring 1:12
31315	75	160	80	80	365	550	2000	2800	8.6	TDIT, conische boring 1:12
31317	85	180	85	85	425	650	1800	2600	11.5	TDIT, conische boring 1:12
31319	95	200	90	90	480	750	1700	2400	15	TDIT, conische boring 1:12
31321	105	225	98	98	570	900	1500	2200	20.5	TDIT, conische boring 1:12

Normale toepassingen

Mijnbouwbrekers: De dubbelrijige kegellagers zijn bestand tegen extreme schokbelastingen.

Tandwielkasten voor windturbines: De lagers zijn bestand tegen wisselende krachten.

Zware transportbanden: de lagers kunnen de onderhoudsfrequentie verminderen.

Belangrijkste specificaties

Parameterbereik

Boringdiameter 30 mm – 300 mm

Dynamische belasting 150 kN – 450 kN

Statische belasting 90 kN – 300 kN

Snelheidslimiet 2.000 – 4.500 tpm

Precisieklasse ABEC-3 (P6)/ABEC-5 (P5) standaard

Materiaal opties

Standaard: Chroomstaal met hoog koolstofgehalte Gcr15 (HRC 60-64)

Corrosiebestendig: AISI 440C of AISI 420C roestvrij staal

Kwaliteit en betrouwbaarheid

Dubbele rij kegellagers ondergaan:

Dimensionale inspectie (≤ 0,005 mm tolerantie)

Hardheidstesten (Rockwell C-schaal)

Trillingsanalyse (zorgt voor een soepele werking)

Duurzaamheidstests laden (500+ uur)

Waarom kiezen voor BMT-bedrijf?

Onze fabrikant heeft meer dan 20 jaar ervaring in de productie van kegellagers.

We hebben het ISO 9001- en ITAF16949:2016-kwaliteitscontrolecertificaat behaald.

Wereldwijd logistiek netwerk (magazijnen in de VS, de EU, Azië)

24/7 technische ondersteuning

Flexibele bestelopties

Kleine batches geaccepteerd (MOQ 20 stuks)

Op maat gemaakte afdichtingen en smeermiddelen (hoge temperaturen, geschikt voor levensmiddelen, enz.)

OEM-branding en verpakking beschikbaar

Snelle productie voor dringende bestellingen

Ontvang vandaag nog een offerte!

→ Monsters beschikbaar om te testen

→ Technische ondersteuning voor applicatiematching
