Welk type cilinderlager is het beste voor uw industriële toepassing

Cilindrische rollagersworden algemeen erkend vanwege hun uitzonderlijke radiale belastbaarheid, hoge stijfheid en geschiktheid voor veeleisende industriële omgevingen. Het kiezen van het juiste type cilinderrollager is echter niet altijd eenvoudig. Met meerdere ontwerpen zoals de NU-, NJ-, NUP-, N- en NF-serie, die elk unieke structurele en prestatievoordelen bieden, vereist het selecteren van het optimale lager een duidelijk begrip van de toepassingsomstandigheden.

Deze diepgaande gids onderzoekt de werkingsprincipes, structurele typen, prestatiekenmerken en praktijktoepassingen van cilindrische rollagers. Aan het einde van dit artikel kunt u met vertrouwen bepalen welk cilinderrollager het beste bij uw specifieke industriële behoeften past.

Inhoudsopgave

• Wat zijn cilindrische rollagers?
• Hoe werken cilindrische rollagers?
• Belangrijkste voordelen van cilindrische rollagers
• Belangrijkste soorten cilindrische rollagers uitgelegd
• Vergelijkingstabel van typen cilindrische rollagers
• Industriële toepassingen
• Hoe u het juiste cilindrische rollager selecteert
• Overwegingen bij onderhoud en levensduur
• Veelgestelde vragen

Wat zijn cilindrische rollagers?

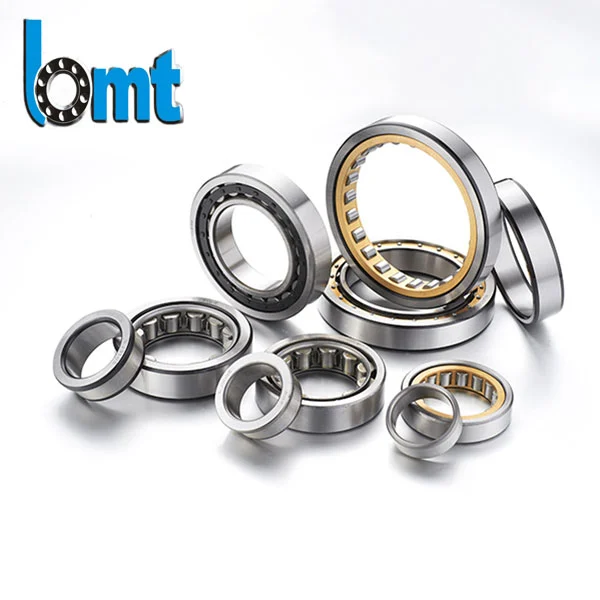

Cilindrische rollagers zijn wentellagers die cilindrische rollen gebruiken in plaats van kogels om de scheiding tussen bewegende delen te behouden. In tegenstelling tot kogellagers, die puntcontact maken met de loopvlakken, zorgen cilindrische rollen voor lijncontact, waardoor ze aanzienlijk hogere radiale belastingen kunnen ondersteunen.

Deze lagers worden vaak gebruikt in zware machines waar een hoog draagvermogen, stijfheid en operationele betrouwbaarheid essentieel zijn. Bedrijven zoalsBMTontwerp cilindrische rollagers om te voldoen aan de strenge eisen van industrieën zoals de staalproductie, mijnbouw, energieopwekking en industriële versnellingsbakken.

Hoe werken cilindrische rollagers?

Het werkingsprincipe van cilindrische rollagers is gebaseerd op rollende beweging in plaats van glijdende wrijving. De cilindrische rollen worden tussen de binnenste en buitenste loopvlakken geleid, waardoor de belasting gelijkmatig over het lageroppervlak wordt verdeeld.

• Radiale belastingen worden overgedragen via lijncontact
• Verminderde wrijving verbetert de energie-efficiëntie
• Hoge stijfheid minimaliseert asdoorbuiging

Sommige ontwerpen maken axiale verplaatsing mogelijk, waardoor ze ideaal zijn voor toepassingen waarbij thermische uitzetting van de as optreedt.

Belangrijkste voordelen van cilindrische rollagers

• Hoge radiale laadcapaciteit– Ideaal voor zware machines
• Hoge snelheidsmogelijkheden– Geschikt voor rotatie op hoge snelheid
• Lage wrijving– Verminderde warmteontwikkeling
• Modulair ontwerp– Gemakkelijke montage en demontage
• Lange levensduur– Indien goed gesmeerd en uitgelijnd

Belangrijkste soorten cilindrische rollagers uitgelegd

NU-type cilindrische rollagers

Lagers van het NU-type hebben twee ribben op de buitenring en geen ribben op de binnenring. Dit ontwerp maakt axiale verplaatsing in beide richtingen mogelijk, waardoor het geschikt is voor zwevende lagerposities.

NJ-type cilindrische rollagers

NJ-lagers zijn voorzien van twee ribben op de buitenring en één rib op de binnenring, waardoor ze beperkte axiale belastingen in één richting kunnen opnemen.

NUP-type cilindrische rollagers

NUP-lagers zijn voorzien van een extra losse rib, waardoor ze de as axiaal in beide richtingen kunnen positioneren en toch zware radiale belastingen kunnen ondersteunen.

N-type cilindrische rollagers

N-type lagers hebben twee ribben op de binnenring en geen op de buitenring, waardoor axiale verplaatsing mogelijk is, vergelijkbaar met NU-types, maar met een andere montageconfiguratie.

NF-type cilindrische rollagers

NF-lagers kunnen axiale belastingen in één richting opnemen dankzij hun ribconfiguratie, die vaak wordt gebruikt in versnellingsbak- en motortoepassingen.

Vergelijkingstabel van typen cilindrische rollagers

Industriële toepassingen

Cilindrische rollagers worden veel gebruikt in verschillende industrieën vanwege hun robuustheid en aanpassingsvermogen:

• Stalen walserijen
• Mijnbouw- en bouwapparatuur
• Windturbines
• Industriële versnellingsbakken
• Elektromotoren en generatoren

In staalfabrieken kunnen cilindrische rollagers bijvoorbeeld extreme belastingen en schokken aan, terwijl de dimensionele stabiliteit behouden blijft.

Hoe u het juiste cilindrische rollager selecteert

Houd bij het selecteren van cilinderrollagers rekening met de volgende factoren:

1. Radiale en axiale belastingsvereisten
2. Bedrijfssnelheid
3. Montagewijze (vast of zwevend)
4. Smeermethode
5. Bedrijfstemperatuur

Werken met ervaren fabrikanten zoalsBMTzorgt ervoor dat uw lagerselectie is geoptimaliseerd voor prestaties, betrouwbaarheid en kostenefficiëntie.

Overwegingen bij onderhoud en levensduur

Goed onderhoud verlengt de levensduur van de lagers aanzienlijk. De belangrijkste best practices zijn onder meer:

• Gebruik de juiste smering
• Het voorkomen van besmetting
• Zorgen voor een correcte montage en uitlijning
• Monitoring van trillingen en temperatuur

Regelmatige inspectie helpt bij het identificeren van vroege tekenen van vermoeidheid of slijtage, waardoor kostbare stilstand wordt voorkomen.

Veelgestelde vragen

Kunnen cilinderrollagers axiale belastingen dragen?

Sommige typen, zoals NJ- en NUP-lagers, kunnen beperkte axiale belastingen opnemen, afhankelijk van hun ribconfiguratie.

Zijn cilindrische rollagers beter dan kogellagers?

Voor toepassingen met hoge radiale belasting en hoge stijfheid zijn cilindrische rollagers over het algemeen superieur aan kogellagers.

Welke industrieën maken het meest gebruik van cilindrische rollagers?

Staal, mijnbouw, energieopwekking en zware industriële productie zijn sterk afhankelijk van cilindrische rollagers.

Hoe verleng ik de levensduur van cilinderrollagers?

Correcte smering, juiste installatie en regelmatig onderhoud zijn de meest effectieve manieren om de levensduur van lagers te maximaliseren.

Conclusie

Het kiezen van het juiste cilinderrollager is een cruciale beslissing die rechtstreeks van invloed is op de betrouwbaarheid en prestaties van de machine. Door de verschillen tussen lagertypen, draagvermogens en toepassingsvereisten te begrijpen, kunt u een optimale werking en duurzaamheid op lange termijn garanderen.

Als u op zoek bent naar hoogwaardige cilindrische rollagers die zijn ontworpen voor veeleisende industriële toepassingen,BMTbiedt professionele oplossingen en technische ondersteuning. Voel je vrij omneem contact met ons opvandaag nog om uw vereisten te bespreken en de juiste lager voor uw project te vinden.
