Hoe kan de juiste kussenblokbehuizing de lagerprestaties en de betrouwbaarheid van de apparatuur verbeteren

Artikelsamenvatting: A pilow blokbehuizingis een cruciaal mechanisch onderdeel dat roterende assen ondersteunt, lagers vastzet en helpt de uitlijning van industriële apparatuur te behouden. Het kiezen van de juiste behuizing omvat het evalueren van materiaal, asdiameter, lagercompatibiliteit, montageafmetingen, bedrijfsomstandigheden en onderhoudsvereisten.BMTbiedt kussenblokbehuizingsoplossingen voor industriële transmissiesystemen, landbouwmachines, pompen, transportbanden en elektromotoren, waardoor kopers geschikte componenten voor hun apparatuur en bedrijfsbehoeften kunnen identificeren.

Inhoudsopgave

1. Wat is een kussenblokbehuizing?
2. Hoe werkt een kussenblokbehuizing?
3. Welke materialen en ontwerpen zijn beschikbaar?
4. Waar worden kussenblokbehuizingen gebruikt?
5. Hoe kiest u de juiste kussenblokbehuizing?
6. Vergelijking van behuizingsselectie van kussenblokken
7. Beste praktijken voor installatie en onderhoud
8. Veelvoorkomende problemen en praktische oplossingen
9. Veelgestelde vragen
10. Conclusie: Zoek een geschikte kussenblokbehuizing

Wat is een kussenblokbehuizing?

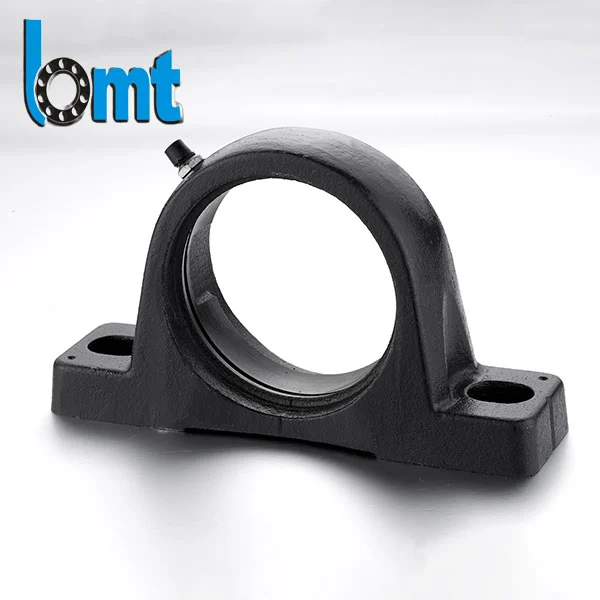

Een kussenblokbehuizing is een mechanisch ondersteuningsonderdeel dat is ontworpen om een ​​lager vast te houden en een roterende as aan een machineframe of montageoppervlak te bevestigen. Het biedt een stabiel installatiepunt en helpt het lager tijdens bedrijf de beoogde positie te behouden. Afhankelijk van het ontwerp kan het geheel ook afdichtingen, deksels, smeervoorzieningen en bevestigingsmateriaal bevatten.

In industriële toepassingen zijn de termenkussenblokbehuizingEnkussenbloklagereenheidworden soms door elkaar gebruikt. Ze beschrijven echter niet altijd precies hetzelfde product. Een behuizing is het structurele lichaam, terwijl een complete lagereenheid normaal gesproken de behuizing en een compatibel lagerinzetstuk omvat.

Het onderscheid is van belang bij de aanschaf van vervangende componenten. Kopers die alleen een behuizing bestellen, moeten de lagerafmetingen en montageopstelling afzonderlijk verifiëren. Degenen die op zoek zijn naar een montage die klaar is om te installeren, moeten bevestigen dat het lager, het vergrendelingsmechanisme en de behuizing compatibel zijn.

Een goed geselecteerde behuizing kan bijdragen aan betrouwbare asondersteuning, beheersbaar onderhoud en consistente werking van de machine. Het is daarom een ​​belangrijk onderdeel bij het ontwerp van apparatuur en niet alleen maar een montagebeugel.

Hoe werkt een kussenblokbehuizing?

De behuizing is bevestigd aan een stijve machinebasis, terwijl het daarin geïnstalleerde lager de roterende as ondersteunt. Terwijl de as draait, accommodeert het lager de relatieve beweging tussen de as en de stationaire structuur. De behuizing brengt de bedrijfsbelasting over naar het montageoppervlak en zorgt ervoor dat het lager correct gepositioneerd blijft.

Een typisch kussenbloklagersamenstel vervult verschillende functies:

• Schachtsteun:Houdt de roterende as in de beoogde positie.
• Belastingoverdracht:Brengt ondersteunde belastingen over van het lager naar het machineframe.
• Stabiliteit van montage:Biedt een veilig bevestigingspunt voor de lagerconstructie.
• Ondersteuning voor uitlijning:Helpt de ontworpen aspositie te behouden wanneer de montageoppervlakken en installatie correct zijn.
• Bescherming tegen verontreiniging:Compatibele afdichtingen of deksels kunnen het binnendringen van stof, vocht en andere verontreinigingen helpen verminderen.
• Onderhoudstoegang:Afhankelijk van het ontwerp kunnen smeernippels en toegankelijk montagemateriaal het onderhoud vereenvoudigen.

Sommige lagerinzetstukken hebben een bolvormig buitenoppervlak dat een beperkte zelfuitlijning binnen de behuizing mogelijk maakt. Deze functie kan kleine hoekafwijkingen opvangen, maar mag niet worden beschouwd als vervanging voor een correcte asuitlijning, juiste montage of adequate structurele ondersteuning.

Voor meer informatie over compatibele componenten kunt u het lagerproductassortiment van BMT verkennen en de configuratie identificeren die geschikt is voor uw toepassing.

Welke materialen en ontwerpen zijn beschikbaar?

Het materiaal en de constructie van de behuizing beïnvloeden het draagvermogen, de stijfheid, de corrosieweerstand, het gewicht en de onderhoudsvereisten. De beste keuze hangt af van de werkomgeving en de belastingen die door het lagersamenstel worden overgebracht.

1. Behuizing van gietijzeren kussenblokken

Gietijzer wordt veel gebruikt in algemene industriële lagersteunen omdat het een bruikbare stijfheid, goede trillingsdempende eigenschappen en een praktisch evenwicht tussen prestatie en kosten biedt. Het wordt algemeen overwogen voor transportbanden, landbouwapparatuur, pompen, elektromotoren en andere machines die onder normale industriële omstandigheden werken.

Het werkelijke draagvermogen hangt echter af van het behuizingsontwerp, de materiaalkwaliteit, de lagerkeuze, de montageopstelling en de bedrijfsomstandigheden. Een gietijzeren behuizing mag niet alleen op materiaal worden geselecteerd.

2. Behuizing van roestvrijstalen kussenblok

Roestvrij staal kan geschikt zijn voor apparatuur die wordt blootgesteld aan vocht, veelvuldig schoonmaken of corrosieve stoffen. Het wordt vaak overwogen voor voedselverwerkende machines, uitrusting van zeeschepen en bepaalde toepassingen voor de behandeling van chemicaliën.

Kopers moeten de kwaliteit van roestvrij staal verifiëren en de gehele montage beoordelen, inclusief de lagers, afdichtingen, smeermiddel en bevestigingsmiddelen. Corrosiebestendigheid wordt bepaald door de volledige materiaalspecificatie en serviceomgeving, niet alleen door de productbeschrijving.

3. Gesplitste en uit één stuk bestaande behuizingsontwerpen

Behuizingen uit één stuk bieden een relatief eenvoudige structuur voor veel standaardtoepassingen. Gesplitste behuizingen hebben een afzonderlijke kap en basis, waardoor de inspectie en vervanging van lagers gemakkelijker kan worden wanneer de asopstelling demontage moeilijk maakt.

Voor zwaardere industriële toepassingen omvat de productinformatie van BMT de woonfamilies SN500, SN600 en SNL. Deze series hebben verschillende afmetingen en compatibele lageropstellingen, dus het exacte model moet worden gecontroleerd aan de hand van de uitrustingsspecificaties.

Houd bij het evalueren van een behuizing rekening met deze ontwerpdetails:

• Constructie uit één stuk of gespleten.
• Afmetingen basismontage en boutgatposities.
• Afmetingen lagerzitting en compatibiliteit van asdiameters.
• Afdichtings- en afdekvoorzieningen.
• Toegang tot smeermiddel en servicevereisten.
• Compatibiliteit met het gespecificeerde lager en adapterhuls.

Waar worden kussenblokbehuizingen gebruikt?

Kussenblokbehuizingen worden overal gebruikt waar roterende assen een veilige ondersteuning en een praktische montagemogelijkheid vereisen. Hun veelzijdigheid maakt ze geschikt voor een breed scala aan industriële en commerciële machines.

• Transportsystemen:Ondersteun roterende assen in materiaaltransportapparatuur en gerelateerde transmissiesamenstellen.
• Landbouwmachines:Ondersteun roterende componenten in apparatuur die wordt blootgesteld aan stof, trillingen en veranderende werklasten.
• Pompen:Bied lagerondersteuning voor compatibele asopstellingen in industriële vloeistofbehandelingssystemen.
• Elektromotoren:Ondersteun asconstructies waarbij de geselecteerde behuizingsconfiguratie overeenkomt met het mechanische ontwerp.
• Productieapparatuur:Bied montagesteun voor rollen, transmissieassen en andere roterende mechanismen.
• Mijnbouw en zware machines:Ondersteun geschikte lageropstellingen wanneer de sterkte, afdichting en belastingswaarden van de behuizing voldoen aan de vereisten van de toepassing.

Omgevingsomstandigheden kunnen de juiste specificatie aanzienlijk beïnvloeden. In stofrijke omgevingen kan een effectievere afdichting nodig zijn, terwijl in natte of corrosieve omgevingen geschikte corrosiebestendige materialen nodig kunnen zijn. Hoge trillings- en schokbelastingen vereisen ook een zorgvuldige evaluatie van het lager, de behuizing, de bevestigingsbouten en de ondersteunende structuur.

Hoe kiest u de juiste kussenblokbehuizing?

Het selecteren van de juiste kussenblokbehuizing begint met de daadwerkelijke bedrijfsvereisten van de machine. Een behuizing die op de as past, kan nog steeds ongeschikt zijn als de montageafmetingen, het draagvermogen, de afdichtingsopstelling of de lagercompatibiliteit niet overeenkomen met de toepassing.

Stap 1: Bevestig de asdiameter

Identificeer de asdiameter en de vereiste lagerboring. Controleer bij lagers met conische boring de juiste adapterhuls en montageopstelling. Ga er niet van uit dat twee behuizingen uitwisselbaar zijn, simpelweg omdat hun uiterlijke vormen op elkaar lijken.

Stap 2: Controleer de lagercompatibiliteit

Bevestig de lageraanduiding, afmetingen, vereisten voor interne speling, vergrendelingsmethode en smeerregeling. De behuizing en het lager moeten als compleet geheel compatibel zijn.

Stap 3: Bereken de operationele belastingen

Evalueer radiale belastingen, axiale belastingen, schokbelasting, assnelheid en bedrijfsbelasting. Controleer de lagerclassificaties en behuizingsspecificaties van de fabrikant in plaats van te vertrouwen op algemene materiaalbeschrijvingen.

Stap 4: Evalueer de omgeving

Houd rekening met temperatuur, vochtigheid, stof, blootstelling aan water, chemicaliën en reinigingsprocedures. Kies het behuizingsmateriaal en de afdichting die bij deze omstandigheden passen.

Stap 5: Controleer de installatieafmetingen

Vergelijk de totale lengte, breedte, hoogte, harthoogte van de as, afstand van de montagegaten en boutmaten met de bestaande machine. Dimensionale compatibiliteit is vooral belangrijk bij het vervangen van een niet meer leverbaar of beschadigd onderdeel.

Stap 6: Overweeg langdurig onderhoud

Beoordeel de smeerintervallen, toegankelijkheid, vervangingsprocedures en beschikbaarheid van reserveonderdelen. Een behuizing die inspectie en onderhoud vereenvoudigt, kan de onderhoudsinspanningen gedurende de levensduur van de apparatuur verminderen.

Vergelijking van behuizingsselectie van kussenblokken

De volgende tabel biedt een praktische vergelijking van gangbare behuizingsmaterialen en -ontwerpen. Het is bedoeld als voorlopige selectiegids; de uiteindelijke keuze moet gebaseerd zijn op geverifieerde productspecificaties.

Ter referentie vermeldt de door BMT gepubliceerde productpagina SN505 met een asdiameter van 20 mm, SN510 met een asdiameter van 45 mm en SN520 met een asdiameter van 90 mm. Deze voorbeelden behoren tot de genoemde SN-behuizingsserie. Raadpleeg altijd de volledige maattabel en bevestig de gewenste lagercombinatie voordat u bestelt.

Bekijk de BMT Pillow Block Housing-specificaties om de vermelde behuizingsmodellen en de bijbehorende technische afmetingen te bekijken.

Beste praktijken voor installatie en onderhoud

Een juiste installatie zorgt ervoor dat de behuizing en het lager presteren zoals bedoeld. Zelfs een goed vervaardigd onderdeel kan voortijdige slijtage ervaren als de montagebasis ongelijkmatig is, de as niet goed is uitgelijnd of de smering onvoldoende is.

Installatiechecklist

• Inspecteer de behuizing, lagerzitting, as en montageoppervlak op schade of vervuiling.
• Controleer het behuizingsmodel, de lageraanduiding, de asdiameter en de montageafmetingen.
• Zorg ervoor dat het montageoppervlak voldoende vlak, stevig en schoon is.
• Positioneer de behuizing zorgvuldig en lijn de as uit met de aangesloten apparatuur.
• Haal de montagebevestigingen aan met het gespecificeerde aanhaalmoment en gebruik daarbij de aanbevolen volgorde.
• Installeer de lager- en vergrendelingscomponenten volgens de instructies van de fabrikant.
• Breng het voorgeschreven smeermiddel aan en controleer of de afdichtingen en deksels correct zijn geïnstalleerd.
• Draai de as handmatig als dit veilig en praktisch is, en voer vervolgens een gecontroleerde werkingstest uit.

Routineonderhoud

Houd tijdens geplande inspecties toezicht op ongebruikelijke geluiden, trillingen, temperatuurveranderingen, de toestand van het smeermiddel, losse bevestigingsmiddelen en zichtbare vervuiling. Stel onderhoudsintervallen vast op basis van bedrijfssnelheid, belasting, omgeving en aanbevelingen van de fabrikant.

Overmatige smering kan ook problemen veroorzaken, waaronder overmatige hitte onder bepaalde bedrijfsomstandigheden. Gebruik het aanbevolen smeermiddeltype en de aanbevolen hoeveelheid in plaats van lukraak vet aan te brengen.

Veelvoorkomende problemen en praktische oplossingen

Door vroegtijdige waarschuwingssignalen te herkennen, kunnen onderhoudsteams lager- en behuizingsproblemen onderzoeken voordat deze tot langere stilstand leiden.

• Overmatige trillingen:Controleer de uitlijning van de as, de stijfheid van de montage, de veiligheid van het bevestigingsmiddel, de staat van de lagers en de balans van de machine.
• Abnormale bedrijfstemperatuur:Onderzoek smering, lagerbelasting, afdichtingswrijving, uitlijning en bedrijfssnelheid.
• Voortijdige lagerslijtage:Controleer de verontreinigingscontrole, installatieprocedures, aspassingen, smering en belastingsomstandigheden.
• Corrosie:Controleer de blootstelling aan het milieu, de geschiktheid van het materiaal, de oppervlaktebescherming en de effectiviteit van de afdichting.
• Losse montage:Inspecteer de basis, de bevestigingsbouten, het draagframe en eventuele tekenen van wrijving of beweging.
• Herhaalde vervangingsfouten:Controleer de oorspronkelijke oorzaak in plaats van de behuizing te vervangen zonder de lager- en bedrijfsomstandigheden te controleren.

Deze symptomen kunnen meerdere oorzaken hebben. Een systematische inspectie van het gehele roterende geheel is effectiever dan ervan uit te gaan dat de behuizing zelf altijd verantwoordelijk is.

Veelgestelde vragen

1. Wat is het hoofddoel van een kussenblokbehuizing?

Het belangrijkste doel is het vasthouden en ondersteunen van een compatibel lager, het bevestigen van de roterende asconstructie aan een montageoppervlak en het overbrengen van bedrijfsbelastingen naar de ondersteunende structuur.

2. Wat is het verschil tussen een kussenblokbehuizing en een kussenbloklager?

Een kussenblokbehuizing is het structurele onderdeel waarin het lager is ondergebracht. Een kussenbloklagereenheid verwijst doorgaans naar het geassembleerde product, inclusief de behuizing en het lagerinzetstuk. De productterminologie verschilt per fabrikant, dus controleer of een offerte alleen betrekking heeft op de behuizing of op een volledige eenheid.

3. Welk materiaal is het beste voor een kussenblokbehuizing?

Gietijzer is een gebruikelijke keuze voor algemene industriële toepassingen vanwege zijn stijfheid en trillingsdempende eigenschappen. Roestvrij staal kan geschikter zijn als corrosiebestendigheid belangrijk is. De uiteindelijke keuze is afhankelijk van belastingen, omgeving, afmetingen en specificaties van de fabrikant.

4. Hoe vind ik de juiste maat kussenblokbehuizing?

Begin met de asdiameter en lageraanduiding. Controleer vervolgens de afmetingen van de behuizing, de afstand tussen de montagegaten, de harthoogte van de as, de compatibiliteit van de lagers en de vergrendeling. Vergelijk voor vervangingsaankopen het originele onderdeelnummer en de maattekening.

5. Kan een kussenblokbehuizing een verkeerde uitlijning van de as opvangen?

Sommige kussenblokeenheden gebruiken zelfinstellende lagerinzetstukken die een beperkte hoekafwijking kunnen opvangen. Het toegestane bereik is afhankelijk van het lagerontwerp. Een overmatige verkeerde uitlijning kan nog steeds trillingen, ongelijkmatige belasting en voortijdige uitval veroorzaken.

6. Hoe vaak moet een kussenbloklager worden onderhouden?

Er is geen universeel onderhoudsinterval. Inspectie- en smeerschema's moeten het lagertype, de bedrijfssnelheid, de belasting, de temperatuur, het vervuilingsniveau en de aanbevelingen van de fabrikant weerspiegelen. Voor levenslang afgedichte eenheden kunnen andere servicevereisten gelden dan voor hersmeerbare ontwerpen.

7. Ondersteunt BMT de vereisten voor bulk- of OEM-kussenblokbehuizingen?

Op de productpagina van BMT worden OEM- en bulkaankopen geïdentificeerd als ondersteunde opties. Kopers moeten het vereiste model, de afmetingen, de lageropstelling, het materiaal, de hoeveelheid en de toepassingsgegevens opgeven om de beschikbaarheid en de juiste specificatie te bevestigen.

Conclusie: Zoek een geschikte kussenblokbehuizing

Een betrouwbare selectie van kussenblokbehuizingen begint met nauwkeurige afmetingen, compatibele lagers, geschikte materialen en een duidelijk inzicht in de werkomgeving. Aandacht voor belastingswaarden, asuitlijning, montagekwaliteit, afdichting en smering kan de betrouwbaarheid van de apparatuur helpen verbeteren en het onderhoud vereenvoudigen.

BMT biedt kussenblokbehuizingsoplossingen voor een reeks industriële transmissie- en machinetoepassingen, met gepubliceerde technische informatie over meerdere behuizingsseries en afmetingen. Of u nu een bestaand onderdeel vervangt of behuizingen voor nieuwe apparatuur aanschaft, vergelijk de technische vereisten zorgvuldig voordat u een aankoopbeslissing neemt.

Op zoek naar een betrouwbare kussenblokbehuizing voor uw volgende project? Bezoek de productpagina van BMT Pillow Block Housing om de beschikbare specificaties te bekijken. Deel uw tekeningen, asafmetingen, lagermodel, bedrijfsomstandigheden en bestelhoeveelheid met ons team.Neem contact met ons opvandaag nog om uw toepassing te bespreken, de productcompatibiliteit te bevestigen en een offerte aan te vragen voor uw vereisten voor de behuizing van kussenblokken.
