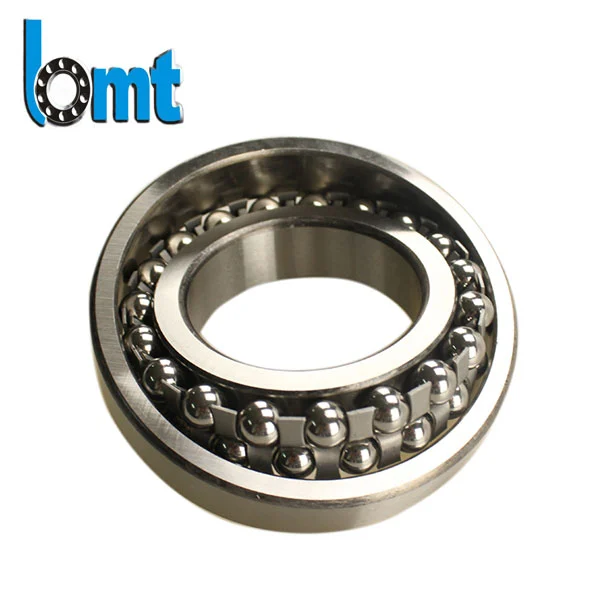

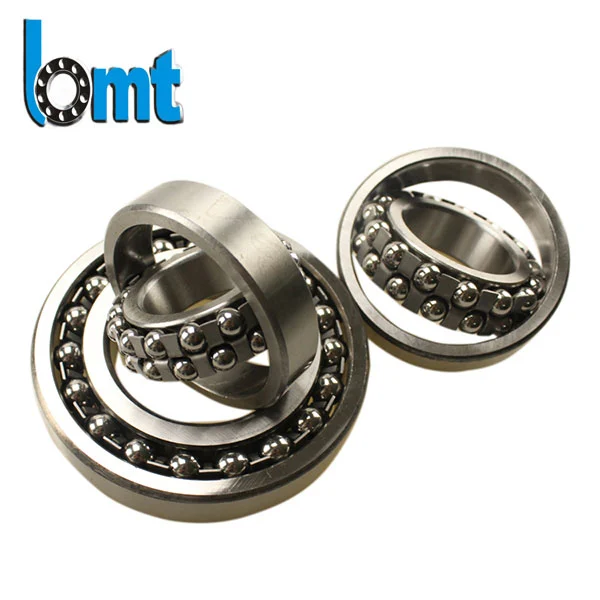

2300-serie zelfinstellende kogellagers
De zelfinstellende kogellagers uit de BMT 2300-serie zijn speciaal gebouwd om uitzonderlijke betrouwbaarheid te leveren in machines die onderhevig zijn aan asdoorbuiging en verkeerde uitlijning van de behuizing. Deze lagers passen zich automatisch aan aan hoekafwijkingen tot 3° voor het verkrijgen van een dubbelrijig kogelontwerp met een bolvormig gevormde buitenring. BMT-lagers zorgden voor een rotatie met lage wrijving en een langere levensduur.
Productkenmerken

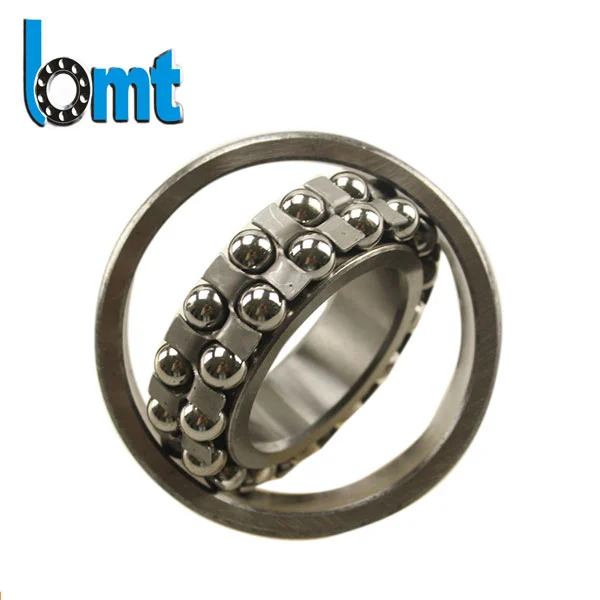

Kogelstructuur met dubbele rij: De twee rijen stalen kogels in de zelfuitlijnende kogellagers van de 2300-serie verdelen de radiale belastingen gelijkmatig, waardoor een groter draagvermogen wordt geboden dan een structuur met één rij.

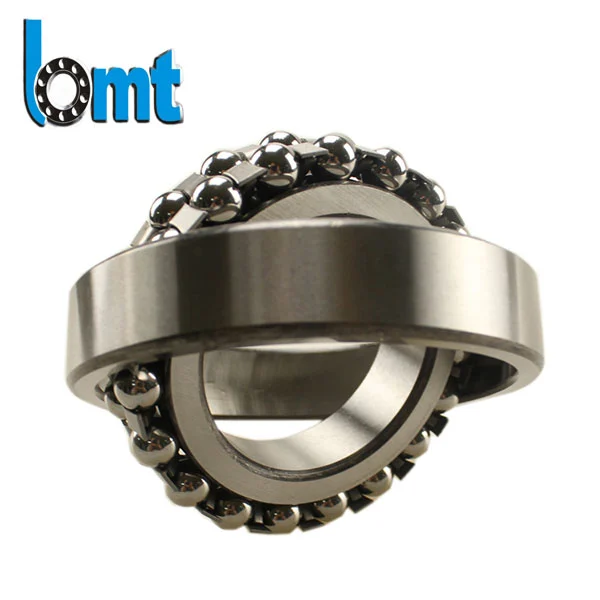

Sferische buitenring-loopbaan: Zelfuitlijningsmogelijkheid tot 3° verkeerde uitlijning zonder prestatieverlies.
Chroomstaal met hoog koolstofgehalte Gcr15: nauwkeurig warmtebehandelde ringen en kogels zijn bestand tegen vermoeidheid en slijtage.
Kooiopties: Keuze uit geperst staal voor omgevingen met hoge temperaturen of glasvezelversterkt nylon PA66 voor een stillere werking en minder trillingen.
Boringconfiguraties: Recht (cilindrisch) voor gemakkelijke installatie, of taps ("K" achtervoegsel) voor montage met krimppassing en axiale positionering.
Open ontwerp, vooraf gesmeerd met lichte olie, klaar voor onmiddellijke montage.
Technische parameters
| Lagermodel | Afmetingen (mm) | Basisbelastingswaarden (kN) | Beperkingssnelheid (tpm) | Gewicht | ||||
| d | D | B | Cr | Cor | Vet | Olie | (kg) | |
| 2300 | 10 | 35 | 17 | 14.3 | 8.9 | 14.000 | 19.000 | 0.095 |
| 2301 | 12 | 37 | 17 | 13 | 7.8 | 13.000 | 18.000 | 0.11 |
| 2302 | 15 | 42 | 17 | 13.87 | 8.69 | 12.000 | 16.000 | 0.145 |
| 2303 | 17 | 47 | 19 | 18.62 | 12.54 | 11.000 | 15.000 | 0.195 |
| 2304 | 20 | 52 | 21 | 22.04 | 15.2 | 10.000 | 14.000 | 0.26 |
| 2305 | 25 | 62 | 24 | 29.93 | 21.28 | 9. 500 | 13.000 | 0.42 |
| 2306 | 30 | 72 | 27 | 38 | 28.98 | 8.500 | 12.000 | 0.63 |
| 2307 | 35 | 80 | 31 | 48.45 | 36.1 | 8.000 | 11.000 | 0.88 |
| 2308 | 40 | 90 | 33 | 59.85 | 45.6 | 7. 200 | 10.000 | 1.2 |
| 2309 | 45 | 100 | 36 | 68.4 | 57 | 6.700 | 9. 500 | 1.6 |
| 2310 | 50 | 110 | 40 | 85.5 | 71.25 | 6.300 | 9.000 | 2.1 |
| 2311 | 55 | 120 | 43 | 98.8 | 85.5 | 6.000 | 8.500 | 2.7 |
| 2312 | 60 | 130 | 46 | 114 | 100.7 | 5.600 | 8.000 | 3.4 |
| 2313 | 65 | 140 | 48 | 123 | 108 | 5. 300 | 7. 500 | 4.2 |
| 2314 | 70 | 150 | 51 | 135 | 108 | 5.000 | 7.000 | 5.1 |
| 2315 | 75 | 160 | 55 | 142 | 126 | 4, 800 | 6.700 | 6.2 |
| 2316 | 80 | 170 | 58 | 158 | 132 | 4.500 | 6.300 | 7.5 |
| 2317 | 85 | 180 | 60 | 168 | 145 | 4, 200 | 6.000 | 9 |
| 2318 | 90 | 190 | 64 | 185 | 165 | 4.000 | 5.600 | 10.8 |
| 2319 | 95 | 200 | 67 | 198 | 180 | 3, 800 | 5. 300 | 12.5 |
| 2320 | 100 | 215 | 73 | 225 | 205 | 3.600 | 5.000 | 15.2 |
| 2322 | 110 | 240 | 80 | 265 | 245 | 3, 400 | 4, 800 | 19.5 |
| 2324 | 120 | 260 | 86 | 295 | 275 | 3, 200 | 4.500 | 24 |
| 2326 | 130 | 280 | 93 | 335 | 315 | 3.000 | 4, 200 | 29.5 |
| 2328 | 140 | 300 | 102 | 380 | 365 | 2, 800 | 4.000 | 36 |
| 2330 | 150 | 320 | 108 | 425 | 415 | 2. 600 | 3, 800 | 43.5 |
Voor specifieke toepassingsvereisten of maatwerkoplossingen kunt u contact opnemen met ons technisch ondersteuningsteam.
Belangrijkste verkoopargumenten
1. Zelfuitlijning
Onze zelfinstellende kogellagers uit de 2300-serie kunnen automatisch hoekafwijkingen compenseren, randspanningen verminderen en voortijdig falen voorkomen.
2. Verbeterde radiale capaciteit
De dubbele rij-opstelling biedt tot 60% meer radiale belastingscapaciteit vergeleken met vergelijkbare enkelrijige lagers.
3. Minder onderhoud
Het voorgesmeerde en open ontwerp maakt snelle inspectie mogelijk. Op maat gemaakte afgedichte varianten verlengen de nasmeerintervallen.
5. Gemak van integratie
Onze gestandaardiseerde afmetingen voor lagers voldoen aan de ISO- en ABEC-3-toleranties en zorgen voor uitwisselbaarheid en vereenvoudigde inkoop.
Lagers toepassingen
Industriële versnellingsbakken: De zelfuitlijnende kogellagers uit de 2300-serie kunnen zware radiale belastingen en verkeerde uitlijning gebruiken bij meertrapsaandrijvingen.
Transportsystemen: het kan een soepele werking behouden onder gevarieerde belastingen en asdoorbuiging.
Landbouwmachines: Onze lagers zijn bestand tegen zware schokbelastingen en uitlijningsproblemen bij frezen en balenpersen.
Mijnbouwapparatuur: Het is bestand tegen moeilijke omstandigheden en zware belastingen in brekers en trillende schermen.
Elektromotoren en pompen: onze lagers zorgen voor een stabiele en stille rotatie, zelfs bij montage-inconsistenties.
Kwaliteitsborging
Grondstofinspectie: Onze QC inspecteert de chemische samenstelling en hardheidstesten van GCr15-staal volledig.
Warmtebehandeling: de zelfinstellende kogellagers uit de 2300-serie ondergaan een uniforme tempering en afschrikking voor een goede levensduur tegen vermoeidheid.
Montage en kooi-inspectie: dimensionale controles van de kooispeling en het contact tussen de bal en de loopbaan.
Prestatietesten: onze QC test de analyse van geluid en trillingen.
Eindaudit: QC zal ervoor zorgen dat het visuele uiterlijk en de maattolerantie van 100% worden geïnspecteerd vóór het verpakken.
Zorgen van klanten
1. Verkeerde uitlijning: "Zal het lager bestand zijn tegen een verkeerde uitlijning van de as of de behuizing?"
Ja, zelfuitlijnend tot 3° zonder het draagvermogen te verminderen.
2.Laadvermogen: "Kan het de radiale belastingen van mijn zware toepassing aan?"
Ja, dubbele rijen en gehard staal zijn geschikt voor zware radiale capaciteit.
3. Trillingen en geluid: "Is de bediening soepel bij hoge snelheden?"
Nylon kooien met 33% glasvezel en nauwkeurige spelingen minimaliseren trillingen en geluid.
4. Corrosie en vervuiling: "Hoe zit het met stof of vocht?"
2300 2RS is de beste keuze en smeergroeven helpen stof te weerstaan. Klanten kunnen BMT Company raadplegen voor op maat gemaakte afdichtingen.
5. Onderhoud: "Hoe vaak moeten deze opnieuw worden gesmeerd?"
Standaard open lagers: elke 3–6 maanden (afhankelijk van toerental en omgeving); verzegelde versies tot 12 maanden.
Gebruiksinstructies voor prestaties
1. Selectie: We kunnen verschillende boringen en speling kiezen op basis van de asdiameter en bedrijfstemperatuur. De lagers gebruiken C3 voor hogesnelheidstoepassingen.
2. Montage: Klanten moeten assen en behuizingen schoon houden vóór installatie. Voor taps toelopende boringen moet de klant de lagers verwarmen tot 80 ° C en passen met behulp van het juiste montagegereedschap.
3. Smering: wij ontwerpen om lithiumcomplex- of polyureumvet van goede kwaliteit aan te brengen.
4.Uitlijningscontrole: De klant moet tijdens installatie en service controleren of de hoekafwijking minder dan 3° bedraagt.
5. Milieubescherming: voor stoffige of natte omstandigheden kunnen we ontwerpen om externe rubberen afdichtingen toe te voegen.
