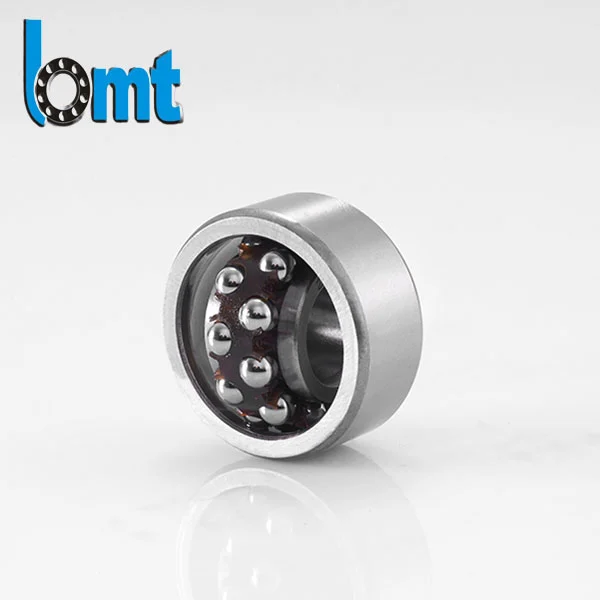

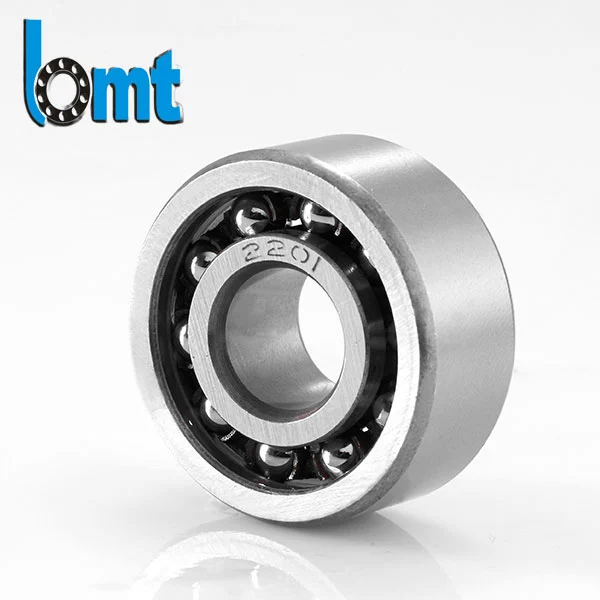

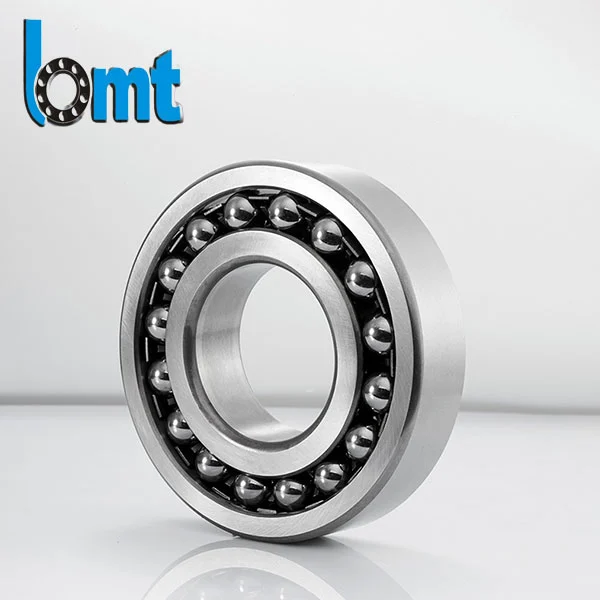

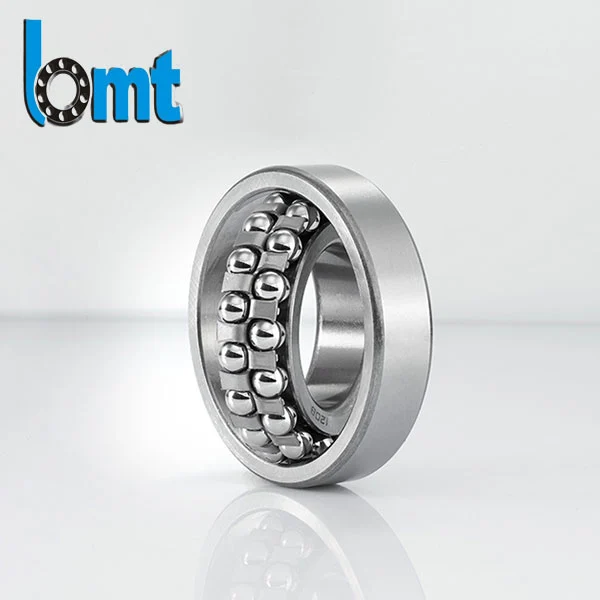

2200-serie zelfinstellende kogellagers
De zelfinstellende kogellagers uit de 2200-serie zijn geschikt voor veeleisende industriële toepassingen waarbij verkeerde uitlijning van de as, installatieafwijkingen en trillingen onvermijdelijk zijn. Deze lagers zijn gebaseerd op tientallen jaren ervaring op het gebied van precisietechniek en zorgen voor een stabiele rotatie, lage wrijving en een lange levensduur onder reële bedrijfsomstandigheden. Elk lager wordt vervaardigd volgens strikte ISO- en IATF-kwaliteitsnormen en maakt gebruik van geautomatiseerde slijp- en inspectieprocessen om maatnauwkeurigheid en prestatiestabiliteit te garanderen.
In echte industriële apparatuur is een perfecte uitlijning zeldzaam. Asdoorbuiging, installatietolerantie en structurele trillingen zijn veelvoorkomende problemen die de levensduur van lagers rechtstreeks beïnvloeden.
De zelfinstellende kogellagers uit de 2200-serie van BMT Bearings zijn precies voor deze werkomstandigheden ontwikkeld en zorgen voor een stabiele rotatie, zelfs als de uitlijning niet ideaal is.
Technische parameters
| Lagermodel | Afmetingen (mm) | Basisbelastingswaarden (kN) | Beperkingssnelheid (tpm) | Gewicht | Statische belasting | ||||
| d | D | B | Cr | Cor | Vet | Olie | (kg) | Co (kN) | |
| 2200 | 10 | 30 | 14 | 8.69 | 4.94 | 16.000 | 22.000 | 0.045 | 5.1 |
| 2201 | 12 | 32 | 14 | 8.84 | 5.23 | 15.000 | 20.000 | 0.05 | 5.5 |
| 2202 | 15 | 35 | 14 | 9.88 | 6.37 | 14.000 | 19.000 | 0.06 | 6.2 |
| 2203 | 17 | 40 | 16 | 13.87 | 9.03 | 13.000 | 18.000 | 0.085 | 8.5 |
| 2204 | 20 | 47 | 18 | 17.1 | 12.07 | 12.000 | 16.000 | 0.13 | 11.2 |
| 2205 | 25 | 52 | 18 | 18.34 | 13.87 | 11.000 | 15.000 | 0.15 | 12.5 |
| 2206 | 30 | 62 | 20 | 24.7 | 19.76 | 10.000 | 14.000 | 0.22 | 17.5 |
| 2207 | 35 | 72 | 23 | 30.4 | 24.7 | 9. 500 | 13.000 | 0.32 | 22 |
| 2208 | 40 | 80 | 23 | 32.3 | 28.5 | 9.000 | 12.000 | 0.42 | 25 |
| 2209 | 45 | 85 | 23 | 34.2 | 31.83 | 8.500 | 11.000 | 0.48 | 28 |
| 2210 | 50 | 90 | 23 | 35.63 | 34.68 | 8.000 | 10.000 | 0.55 | 30 |
| 2211 | 55 | 100 | 25 | 34.68 | 40.85 | 7. 500 | 9. 500 | 0.72 | 32.5 |
| 2212 | 60 | 110 | 28 | 54.15 | 55.58 | 7.000 | 9.000 | 0.9 | 45 |
| 2213 | 65 | 120 | 31 | 63.65 | 63.65 | 6.700 | 8.500 | 1.1 | 52 |
| 2214 | 70 | 125 | 31 | 66.03 | 69.83 | 6. 300 | 8.000 | 1.2 | 55 |
| 2215 | 75 | 130 | 31 | 69.83 | 76 | 6.000 | 7. 500 | 1.3 | 58 |
| 2216 | 80 | 140 | 33 | 76 | 85.5 | 5.600 | 7.000 | 1.55 | 62 |
| 2217 | 85 | 150 | 36 | 88.35 | 100.7 | 5. 300 | 6.700 | 1.9 | 70 |
| 2218 | 90 | 160 | 40 | 106.4 | 115.9 | 5.000 | 6. 300 | 2.3 | 80 |
| 2219 | 95 | 170 | 43 | 118 | 130 | 4, 800 | 6.000 | 2.7 | 88 |
| 2220 | 100 | 180 | 46 | 130 | 145 | 4.500 | 5.600 | 3.2 | 95 |
| 2222 | 110 | 200 | 53 | 158 | 175 | 4, 200 | 5. 300 | 4.5 | 115 |
| 2224 | 120 | 215 | 58 | 185 | 205 | 3, 800 | 5.000 | 5.8 | 135 |
| 2226 | 130 | 230 | 64 | 215 | 240 | 3.600 | 4, 800 | 7.2 | 155 |
| 2228 | 140 | 250 | 68 | 245 | 275 | 3, 400 | 4.500 | 9 | 175 |
| 2230 | 150 | 270 | 73 | 280 | 315 | 3, 200 | 4, 200 | 11.5 | 200 |
Voor specifieke toepassingsvereisten of maatwerkoplossingen kunt u contact opnemen met ons technisch ondersteuningsteam.
Techniekconcept
Deze serie neemt eendubbele rij kogelstructuur met een bolvormige buitenste loopbaan, waardoor de binnenconstructie zich automatisch binnen een beperkt hoekbereik kan aanpassen.
In plaats van weerstand te bieden aan een verkeerde uitlijning, is het lager zo ontworpenabsorberen en compenseren, waardoor interne spanning wordt verminderd en de mechanische stabiliteit wordt verbeterd.
Dit maakt het een praktische oplossing voor apparatuur die onder continue belasting en variabele installatieomstandigheden werkt.
Prestatiekenmerken
Flexibel zelfafstemmingsgedrag
Het lager past zich automatisch aan hoekafwijkingen tussen as en behuizing aan, waardoor randbelasting en voortijdige slijtage worden verminderd.
Stabiele werking onder belasting
De geoptimaliseerde interne geometrie ondersteunt een consistente radiale belastingsverdeling, waardoor stabiele prestaties worden gegarandeerd, zelfs onder trillings- of impactomstandigheden.
Minder ruis tijdens rotatie
Nauwkeurig slijpen en gecontroleerde assemblageprocessen zorgen voor een soepele walsprestatie, waardoor het geschikt is voor geluidsgevoelige toepassingen.
Langere levensduur
Verbeterde warmtebehandelings- en oppervlakteafwerkingsprocessen verminderen wrijving en slijtage, waardoor de levensduur van continu werkende systemen wordt verlengd.
Industriële compatibiliteit
De structuur is compatibel met een breed scala aan standaard industriële behuizingen, waardoor integratie in bestaande apparatuurontwerpen eenvoudig wordt.
Productiecapaciteit
Bij BMT Bearings wordt de productie ondersteund door geautomatiseerde bewerkings- en inspectiesystemen op meerdere productielocaties.
Belangrijke procescontroles zijn onder meer:
- Verificatie van lagerstaalmateriaal
- Consistentiebewaking van warmtebehandeling
- Raceway precisie-slijpcontrole
- Dynamische geluids- en trillingsinspectie
- Laatste dimensionale inspectie vóór verpakking
Elke fase is ontworpen om herhaalbare kwaliteit voor levering op industriële schaal te garanderen.
Typische toepassingen
Zelfinstellende kogellagers uit de 2200-serie worden vaak gebruikt in:
- Motor- en generatorsystemen
- Textielproductiemachines
- Landbouwapparatuur
- Transport- en transmissie-eenheden
- Pomp- en vloeistofbehandelingssystemen
- Algemene mechanische automatiseringsapparatuur
Deze toepassingen hebben één gemeenschappelijke vereiste:betrouwbare werking onder onvolmaakte uitlijningsomstandigheden.
Leveringsvoordelen
BMT Bearings ondersteunt wereldwijde industriële inkoop met:
- Aanpassing van OEM-grootte
- Flexibele selectie van vrije ruimte
- Branding- en verpakkingsoplossingen
- Stabiele massaproductiecapaciteit
- Exportgerichte logistieke ondersteuning
Hierdoor kunnen klanten de lagers rechtstreeks in hun productlijnen of distributiesystemen integreren.
Kwaliteitsbenadering
De kwaliteit wordt gecontroleerd via een procesgestuurd systeem in plaats van alleen via de eindinspectie.
Van de selectie van grondstoffen tot de eindassemblage, elke stap volgt gestandaardiseerde technische parameters om consistentie tussen productiebatches te garanderen.
Het doel is eenvoudig:stabiele prestaties bij elke zending, niet alleen bij monsters.
Verpakking en exportvoorbereiding
Om een veilige internationale levering te garanderen, bieden wij:
- Behandeling tegen corrosie
- Verzegelde verpakkingsmogelijkheden voor lange opslag
- OEM-labeling en barcodeondersteuning
- Versterkte dozen en gepalletiseerde verzending
Dit helpt het risico tijdens transport en opslag over lange afstanden te verminderen.
Applicatie-inzicht
Vergeleken met standaard starre lagers is de 2200-serie vooral geschikt wanneer:
- De uitlijning van de installatie kan niet strikt worden gecontroleerd
- Apparatuur werkt onder trillingen of vervorming
- De onderhoudsintervallen zullen naar verwachting lang zijn
- Systeemstabiliteit is belangrijker dan extreme precisie
Neem contact op met BMT-lagers
Als u zelfinstellende kogellagers aanschaft voor industriële productie, OEM-assemblage of groothandelslevering, biedt BMT Bearings consistente productiecapaciteit en leveringsondersteuning op lange termijn, afgestemd op de wereldwijde industriële behoeften.
