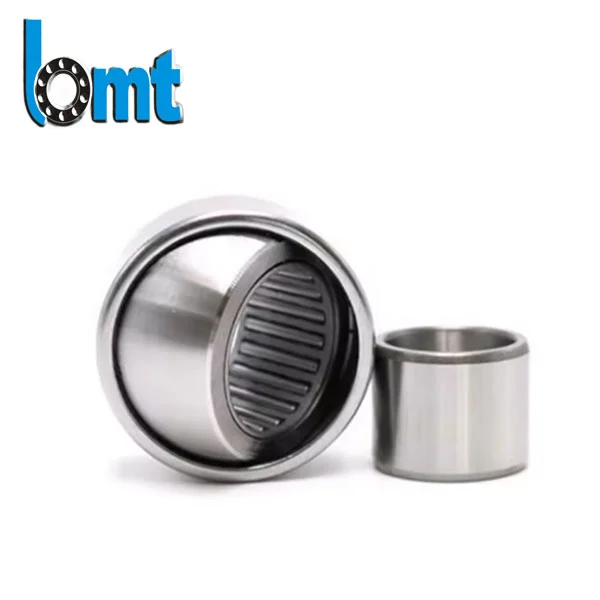

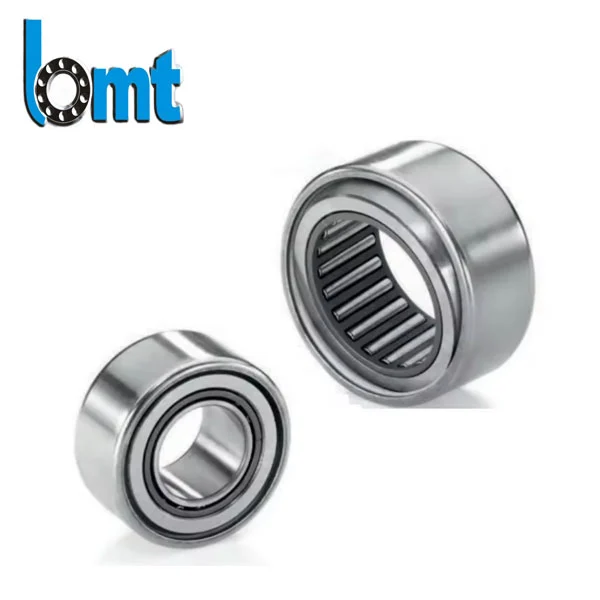

Naaldlagers uitlijnen
Als betrouwbare fabrikant van uitlijnnaaldlagers in China heeft BMT deze lagers ontworpen om verkeerde uitlijning van de as frontaal aan te pakken. Het ontwerp van de naaldrol + uitlijnende buitenring is perfect voor textielmachines, transportbanden en alle apparatuur die gevoelig is voor een verkeerde uitlijning van de as - zeg vaarwel tegen uitlijningshoofdpijn!
Productspecificaties
| Aanduiding | Boringdiameter (mm) | Naaldrolboring (mm) | Buitendiameter (mm) | Breedte (mm) | Dynamisch draagvermogen (kN) | Beperkende snelheid (r/min) |
| PNA 17/35 | 17 | - | 35 | 16 | 13.2 | 22.000 |
| PNA 25/47 | 25 | - | 47 | 20 | 22.9 | 15.000 |
| PNA 30/52 | 30 | - | 52 | 20 | 24.6 | 13.000 |
| RPNA 15/28 | - | 15 | 28 | 12 | 7.37 | 28.000 |
| RPNA 20/35 | - | 20 | 35 | 16 | 13.2 | 22.000 |
| PNA 22/44 | 22 | - | 44 | 20 | 22 | 16.000 |
| PNA 35/55 | 35 | - | 55 | 20 | 26.4 | 11.000 |
| PNA 40/62 | 40 | - | 62 | 20 | 27.5 | 10.000 |
| RPNA 25/42 | - | 25 | 42 | 20 | 19 | 18.000 |
| RPNA 30/47 | - | 30 | 47 | 20 | 22.9 | 15.000 |
| PNA 20/42 | 20 | - | 42 | 20 | 19 | 18.000 |
| RPNA 35/52 | - | 35 | 52 | 20 | 24.6 | 13.000 |
| RPNA 40/55 | - | 40 | 55 | 20 | 26.4 | 11.000 |
| RPNA 45/62 | - | 45 | 62 | 20 | 27.5 | 10.000 |
| PNA 28/12 | 12 | - | 28 | 12 | 7.37 | 28.000 |
| PNA 15/32 | 15 | - | 32 | 16 | 12.8 | 24.000 |
| RPNA 18/32 | - | 18 | 32 | 16 | 12.8 | 24.000 |
Technische parameters
| typische modellen met uitlijnbare naaldlagers | |||
| Aanduiding | Afmetingen (mm) | Basisbelastingswaarden (kN) | Toepassingsscenario's |

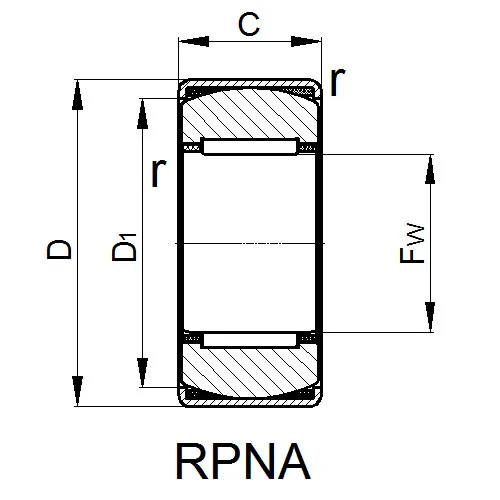

| RPNA 15/28 | Fw=15, D=28, C=12±0,5, D1=24,5, r min.=0,8 | dyn. Cr=6,9, stat. Cor=7,9 | Kleine versnellingsbakken, pompen |
| RPNA 18/32 | Fw=18, D=32, C=16±0,5, D1=27, r min.=1,8 | dyn. Cr=12,5, stat. Cor=16,2 | Textielmachines, transportbanden |
| RPNA 20/35 | Fw=20, D=35, C=16±0,5, D1=30,5, r min.=2,8 | dyn. Cr=13, stat. Cor=17,5 | Landbouwapparatuur |
| RPNA 25/42 | Fw=25, D=42, C=20±0,5, D1=36,5, r min.=3,8 | dyn. Cr=18,8, stat. Cor=30,5 | Werktuigmachines, compressoren |
| RPNA 28/44 | Fw=28, D=44, C=20±0,5, D1=38,5, r min.=4,8 | dyn. Cr=22, stat. Kor=34 | Drukpersen |
| RPNA 30/47 | Fw=30, D=47, C=20±0,5, D1=42, r min.=5,8 | dyn. Cr=22,6, stat. Cor=36 | Ventilatoren, ventilatoren |
| RPNA 35/52 | Fw=35, D=52, C=20±0,5, D1=47,5, r min.=6,8 | dyn. Cr=24,3, stat. Cor=41,5 | Bouwmachines |
| RPNA 40/55 | Fw=40, D=55, C=20±0,5, D1=50,5, r min.=7,8 | dyn. Cr=26, stat. Cor=47 | Systemen voor materiaalbehandeling |
| RPNA 45/62 | Fw=45, D=62, C=20±0,5, D1=58, r min.=8,8 | dyn. Cr=27,5, stat. Cor=53 | Zware transportbanden |

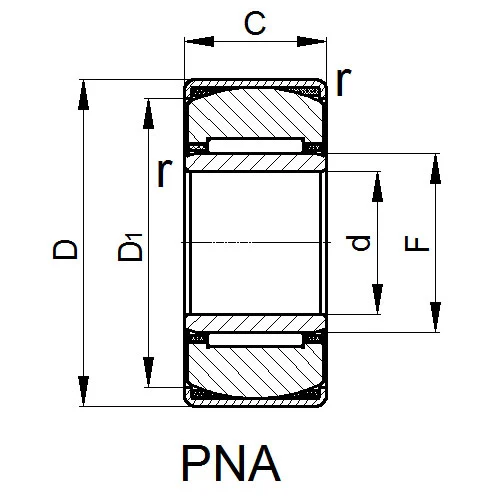

| PNA 28/12 | d=12, F=15, D=28, C=12±0,5, B=12, D1=24,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=6,9, stat. Cor=7,9 | Kleine motoren, precisiegereedschappen |
| PNA 15/32 | d=15, F=18, D=32, C=16±0,5, B=16, D1=27, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=12,5, stat. Cor=16,2 | Textiel spindels |
| PNA 17/35 | d=17, F=20, D=35, C=16±0,5, B=16, D1=30,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=13, stat. Cor=17,5 | Verpakkingsmachines |
| PNA 20/42 | d=20, F=25, D=42, C=20±0,5, B=20, D1=36,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=18,8, stat. Cor=30,5 | Auto-accessoires |
| PNA 22/44 | d=22, F=28, D=44, C=20±0,5, B=20, D1=38,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=22, stat. Kor=34 | Hydraulische pompen |
| PNA 25/47 | d=25, F=30, D=47, C=20±0,5, B=20, D1=42, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=22,6, stat. Cor=36 | Pneumatisch gereedschap |
| PNA 30/52 | d=30, F=35, D=52, C=20±0,5, B=20, D1=47,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=24,3, stat. Cor=41,5 | Mijnbouwapparatuur |
| PNA 35/55 | d=35, F=40, D=55, C=20±0,5, B=20, D1=50,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=26, stat. Cor=47 | Mariene hulpsystemen |
| PNA 40/62 | d=40, F=45, D=62, C=20±0,5, B=20, D1=58, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=27,5, stat. Cor=53 | Industriële mixers |
Waarom valt dit lager op?
• Zelfinstellende magie: de bolvormige buitenring corrigeert automatisch tot 3° verkeerde uitlijning van de as. Zelfs als de installatie niet goed is of als de as door trillingen gaat bewegen, blijven de uitlijnnaaldlagers waterpas, waardoor er geen tijd meer is voor heruitlijning.
• Robuust en duurzaam: gemaakt van GCr15-staal geblust volgens HRC 60-64, met gepolijste loopvlakken. Een textielfabriek die ons PNA 25/47-model gebruikte, verlengde de vervangingscyclus tot één keer per jaar, waardoor de onderhoudskosten aanzienlijk werden verlaagd. Nadat een textielfabriek ons PNA 25/47-model had gebruikt, verlengde deze de vervangingscyclus tot één keer per jaar, waardoor de onderhoudskosten aanzienlijk werden verlaagd.
Hoe borgen wij kwaliteit?
1. Strenge materiaalinspectie: we testen de hardheid van elk staal. Als het onder HRC 60 komt, wijzen we het meteen af.
2. Precisiebewerking: met CNC-slijpmachines houden we de ronding van de loopbaan binnen 0,003 mm – nauwelijks 1/20 van de breedte van een mensenhaar.
3. 100% fabriekstest: elk lager wordt getest door gedurende 48 uur onder 120% van de nominale belasting te werken; lagers met trillingen van meer dan 1,5 mm/s worden weggegooid.
Installatie- en onderhoudstips
• Houd het dichtbij: Ook al zijn uitlijnende naaldlagers zelfuitlijnend, gebruik een waterpas om de lagers binnen een hoek van 3° uit te lijnen om de levensduur te maximaliseren.
• Smeer op tijd: Het is noodzakelijk om elke 1.000 uur smeervet opnieuw aan te brengen, en tijdens zomerwerkzaamheden moet smeervet met hoge temperaturen worden gebruikt.
• Luister en voel: zodra abnormaal geluid of oververhitting optreedt, is dit waarschijnlijk een indicatie dat de lagers overbelast zijn of overmatig verkeerd zijn uitgelijnd. Stop de machine onmiddellijk voor inspectie.
Klaar om onze uitlijnbare naaldlagers te ervaren? Neem contact met ons op voor monsters of laat ons uw apparaatgegevens weten. Wij adviseren u het meest geschikte model, waardoor verkeerde uitlijning van de as tot het verleden behoort!
