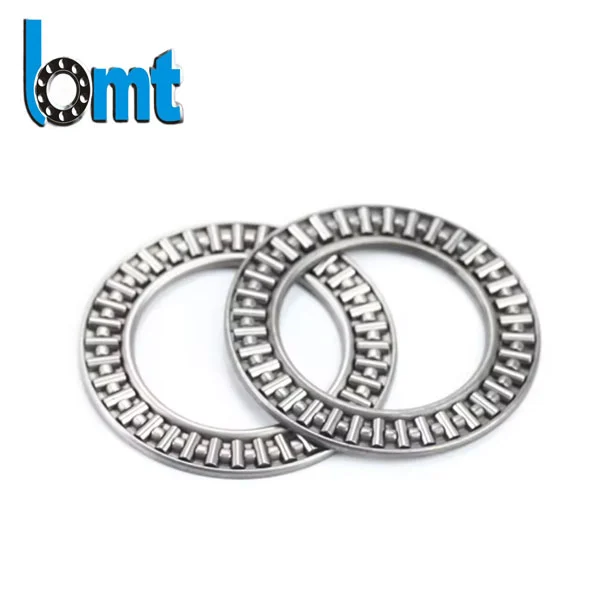

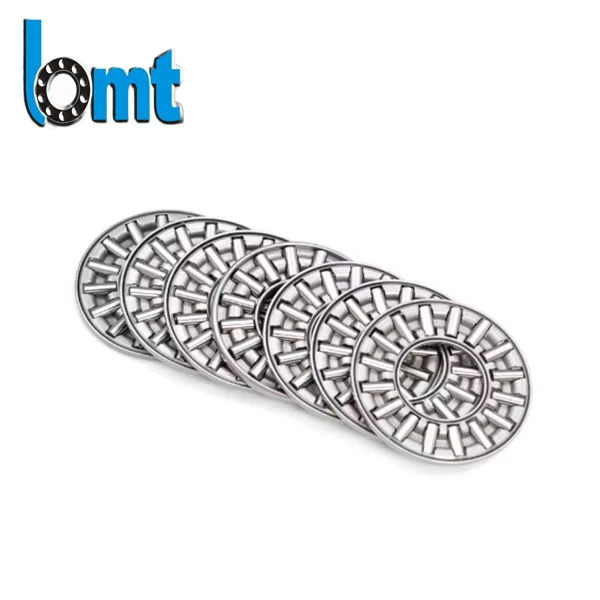

Axiale naaldrol en kooiconstructie
BMT Bearings levert uiterst nauwkeurige axiale naaldrol- en kooiconstructies, ontworpen voor compacte transmissiesystemen die een hoog axiaal draagvermogen en een stabiele werking op de lange termijn vereisen.
Onze assemblages zijn gebouwd met geharde naaldrollen en nauwkeurig geleide kooien en verminderen de wrijving, verbeteren de verdeling van de belasting en verlengen de levensduur van motoren, versnellingsbakken, pompen en industriële machines.
Met meer dan 20 jaar productie-ervaring heeft BMT Bearings nauw samengewerkt met klanten op het gebied van elektromotoren, landbouwmachines, pompen en automatiseringssystemen.
In echte toepassingen worden veel axiale storingen niet alleen veroorzaakt door belasting, maar door:
- Onstabiele kooigeleiding
- Ongelijkmatig rolcontact
- Onvoldoende smeerruimte
Onze axiale naaldrol- en kooiconstructie is speciaal ontworpen voor deze uitdagingencompacte axiale systemen waarbij traditionele drukringen of standaardlagers het begeven onder continue belasting.
In tegenstelling tot conventionele kooiontwerpen met lage sterkte gebruiken wijnauwkeurig gevormde kooien + geharde naaldrollenom een uniforme afstand en stabiele beweging te behouden onder omstandigheden met hoge snelheid.

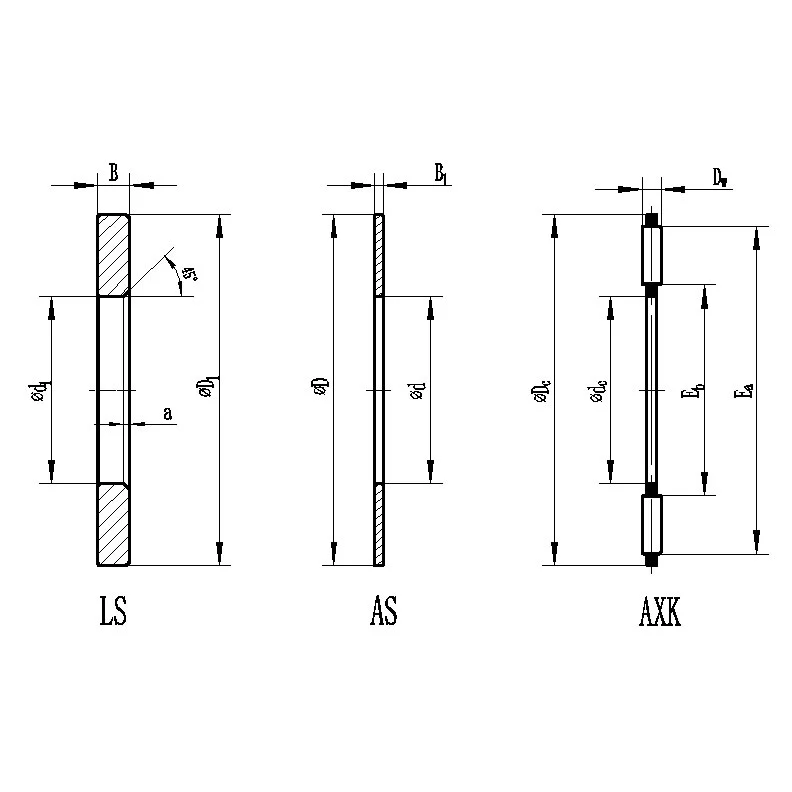

Technische parameters
| Axiale naaldrol en kooiconstructie | Axiale lagerringen | Afmetingen (mm) | Afmetingen racebaan (mm) | Basisbelastingsclassificaties | |||||||||||||
| type | Type axiale lagerring | Type lagerring | gelijkstroom | d | d1 | gelijkstroom | D | D1 | dw | B1 | B | een min | Eb | Ea | dyn Ca KN | stat C0a KN | Grenssnelheid nG min–1 |
| AXK0414-TV | AS0414 | - | 4 | 14 | 2 | 1 | - | - | 5 | 13 | 4.4 | 8 | 21000 | ||||
| AXK0515-TV | AS0515 | - | 5 | 15 | 2 | 1 | - | - | 6 | 14 | 4.75 | 9.2 | 21000 | ||||
| AXK0619-TV | AS0619 | LS 0619 | 6 | 19 | 2 | 1 | 2.75 | 0.3 | 7 | 18 | 6.8 | 15.5 | 19000 | ||||
| AXK0821-TV | AS0821 | LS 0821 | 8 | 21 | 2 | 1 | 2.75 | 0.3 | 9 | 20 | 7.8 | 19.4 | 18000 | ||||
| AXK1024 | AS1024 | LS 1024 | 10 | 24 | 2 | 1 | 2.75 | 0.3 | 12 | 23 | 9.2 | 25.5 | 17000 | ||||
| AXK1226 | AS1226 | LS 1226 | 12 | 26 | 2 | 1 | 2.75 | 0.3 | 14 | 25 | 9.9 | 29 | 15000 | ||||
| AXK1528 | AS1528 | LS 1528 | 15 | 28 | 2 | 1 | 2.75 | 0.3 | 17 | 27 | 11.3 | 36 | 13000 | ||||
| AXK1730 | AS1730 | LS 1730 | 17 | 30 | 2 | 1 | 2.75 | 0.3 | 19 | 29 | 11.9 | 39.5 | 12000 | ||||
| AXK2035 | AS2035 | LS 2035 | 20 | 35 | 2 | 1 | 2.75 | 0.3 | 22 | 34 | 13.1 | 46.5 | 10000 | ||||
| AXK2542 | AS2542 | LS 2542 | 25 | 42 | 2 | 1 | 3 | 0.6 | 29 | 41 | 14.7 | 58 | 8500 | ||||
| AXK3047 | AS3047 | LS 3047 | 30 | 47 | 2 | 1 | 3 | 0.6 | 34 | 46 | 16.3 | 70 | 7500 | ||||
| AXK3552 | AS3552 | LS 3552 | 35 | 52 | 2 | 1 | 3.5 | 0.6 | 39 | 51 | 17.8 | 81 | 6500 | ||||
| AXK4060 | AS4060 | LS 4060 | 40 | 60 | 3 | 1 | 3.5 | 0.6 | 45 | 58 | 28 | 114 | 6000 | ||||
| AXK4565 | AS4565 | LS 4565 | 45 | 65 | 3 | 1 | 4 | 0.6 | 50 | 63 | 30 | 128 | 5000 | ||||
| AXK5070 | AS5070 | LS 5070 | 50 | 70 | 3 | 1 | 4 | 0.6 | 55 | 68 | 32 | 143 | 4800 | ||||
| AXK5578 | AS5578 | LS 5578 | 55 | 78 | 3 | 1 | 5 | 0.6 | 60 | 76 | 38 | 186 | 4300 | ||||
| AXK6085 | AS6085 | LS 6085 | 60 | 85 | 3 | 1 | 4.75 | 1 | 65 | 83 | 44.5 | 234 | 4000 | ||||
| AXK6590 | AS6590 | LS 6590 | 65 | 90 | 3 | 1 | 5.25 | 1 | 70 | 88 | 46.5 | 255 | 3700 | ||||
| AXK7095 | AS7095 | LS 7095 | 70 | 95 | 4 | 1 | 5.25 | 1 | 74 | 93 | 54 | 255 | 3500 | ||||
| AXK75100 | AS75100 | LS 75100 | 75 | 100 | 4 | 1 | 5.75 | 1 | 79 | 98 | 55 | 265 | 3300 | ||||
| AXK80105 | AS80105 | LS 80105 | 80 | 105 | 4 | 1 | 5.75 | 1 | 84 | 103 | 56 | 280 | 3100 | ||||
| AXK85110 | AS85110 | LS 85110 | 85 | 110 | 4 | 1 | 5.75 | 1 | 89 | 108 | 58 | 290 | 3000 | ||||
| AXK90120 | AS90120 | LS 90120 | 90 | 120 | 4 | 1 | 6.5 | 1 | 94 | 118 | 73 | 405 | 2700 | ||||
| AXK100135 | AS100135 | LS 100135 | 100 | 135 | 4 | 1 | 7 | 1 | 105 | 133 | 91 | 560 | 2500 | ||||
| AXK110145 | AS110145 | LS 110145 | 110 | 145 | 4 | 1 | 7 | 1 | 115 | 143 | 97 | 620 | 2300 | ||||
| AXK120155 | AS120155 | LS 120155 | 120 | 155 | 4 | 1 | 7 | 1 | 125 | 153 | 102 | 680 | 2100 | ||||
| AXK130170 | AS130170 | LS 130170 | 130 | 170 | 5 | 1 | 9 | 1 | 136 | 167 | 133 | 840 | 1900 | ||||
| AXK140180 | AS140180 | LS 140180 | 140 | 180 | 5 | 1 | 9.5 | 1 | 146 | 177 | 138 | 900 | 1800 | ||||
| AXK150190 | AS150190 | LS 150190 | 150 | 190 | 5 | 1 | 9.5 | 1 | 156 | 187 | 143 | 960 | 1700 | ||||
| AXK160200 | AS160200 | LS 160200 | 160 | 200 | 5 | 1 | 9.5 | 1 | 166 | 197 | 148 | 1020 | 1600 | ||||
Belangrijkste voordelen
Hoge axiale laadcapaciteit in beperkte ruimte
Aanbevolen voor systemen met:
Materiaal en warmtebehandeling
We gebruiken chroomlagerstaal met een hoog koolstofgehalte en een gecontroleerde warmtebehandeling:
Kooi opties:
Voor ruwe omgevingen:
Strenge procescontrole omvat:
Stabiele prestaties in echte toepassingen
Dit product wordt veel gebruikt in:
Voorbeeld: Een pompfabrikant heeft de drukringen vervangen door onze naaldrolkooi. Na optimalisatie van de smeerkanalen liet het systeem het volgende zien:
Productie en kwaliteitscontrole
Alle producten worden bij BMT Bearings vervaardigd onder gestandaardiseerde industriële inspectiesystemen.
Productieapparatuur omvat:
Elke batch wordt getest op:
Zelfs kleine maatafwijkingen worden gecontroleerd om langdurige stabiliteit bij hoge snelheden te garanderen.
Bedrijfsomstandigheden
Meest geschikt voor:
Voor zware omstandigheden:
Voor toepassingen bij hoge temperaturen:
OEM- en aangepaste ondersteuning
Wij ondersteunen flexibele productie voor industriële klanten:
De jaarlijkse productiecapaciteit bedraagt meer dan 100 miljoen eenheden, waardoor een stabiele levering van zowel standaard- als maatwerkorders wordt gegarandeerd.
Waarom wereldwijde kopers kiezen voor BMT-lagers
Industriële kopers kiezen BMT Bearings niet alleen vanwege de prijs, maar ook vanwege de operationele betrouwbaarheid op de lange termijn:
Onze focus ligt op het verbeteren van:
Dit helpt OEM-fabrikanten om de uitvaltijd en onderhoudskosten te verminderen.
Aanbevolen bijpassende componenten
Voor de beste prestaties raden we aan te koppelen met:
Belangrijkste installatiefactoren:
Over BMT-lagers
BMT Bearings is een professionele lagerfabrikant die gespecialiseerd is in precisierolcomponenten voor wereldwijde industriële toepassingen.
Met ISO9001- en IATF16949-kwaliteitssystemen bieden wij:
Onze technische focus ligt niet alleen op maatnauwkeurigheid, maar ook op duurzaamheid, stabiliteit en levensduur in industriële omgevingen.
