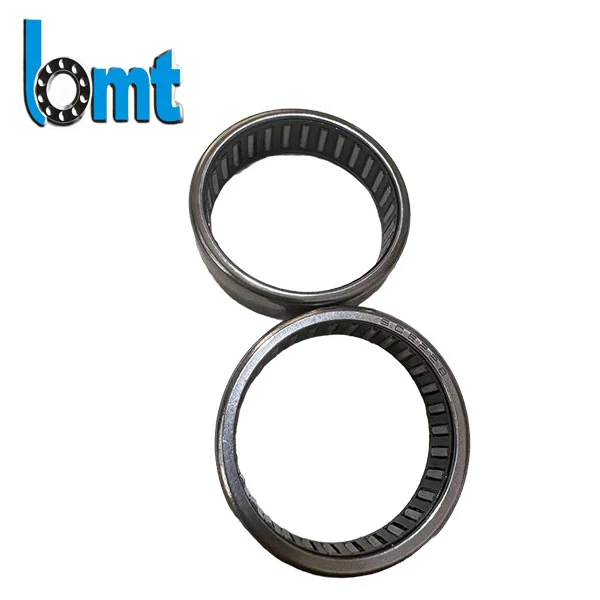

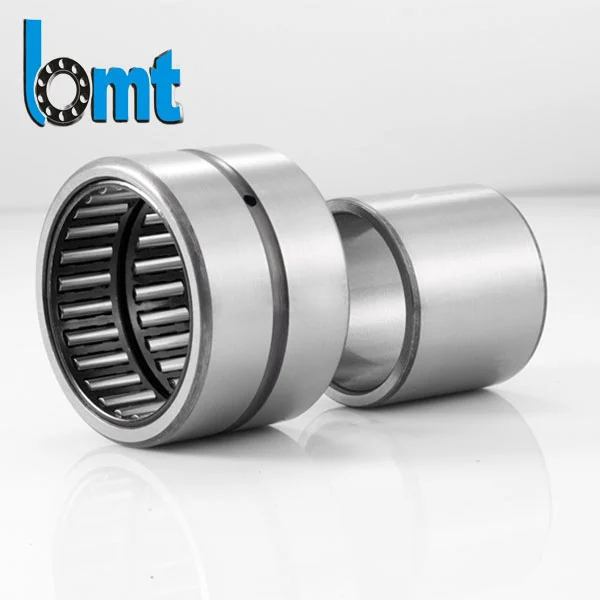

Getrokken cup-naaldlagers

Deze lagers worden veel gebruikt in elektromotoren, transmissies in auto's, tandwielsystemen, landbouwmachines en industriële gereedschappen waar stabiele rotatie en consistente belastingsverdeling vereist zijn.

Technische uitdaging Dit lager lost de oplossing op

Bij compacte transmissiesystemen worden ingenieurs vaak geconfronteerd met drie terugkerende problemen:

• Beperkte radiale inbouwruimte
• Hoge radiale belastingseis
• Vroegtijdige slijtage veroorzaakt door ongelijkmatige verdeling van de belasting in standaard kogellagers

Naaldlagers met getrokken cup pakken deze omstandigheden aan door te vergrotencontactoppervlak tussen rollen en loopbaan, wat de spanningsconcentratie vermindert en de belastingverdeling tijdens continu gebruik verbetert.

Structureel ontwerp en werkingsprincipe

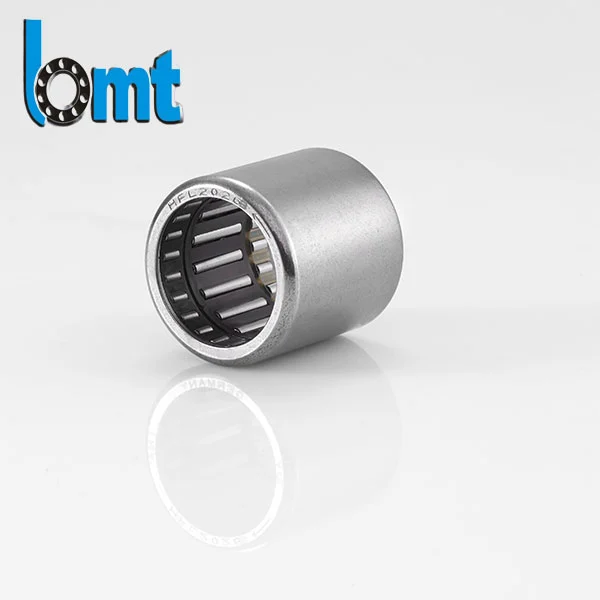

In tegenstelling tot diepgroefkogellagers maakt dit product gebruik van eennaaldrolstructuur met een dunwandige buitenring.

Belangrijkste ontwerpkenmerken:

• Dunne gestempelde buitenringvermindert de behoefte aan woonruimte
• Lange cilindrische rollenvergroot het contactoppervlak met de loopbaan
• Hoog radiaal draagvermogenonder compacte afmetingen
• Geschikt voorperspassing in de behuizingsboring

Deze structuur is vooral effectief in systemen waar de radiale belasting dominant is en de axiale belasting minimaal is of wordt gecontroleerd door andere componenten.

Materiaal- en warmtebehandelingscontrole

De lagerprestaties zijn afhankelijk van de materiaalstabiliteit en de maatvoering tijdens de productie.

BMT Getrokken Cup-naaldlagers worden vervaardigd met behulp van:

• Lagerstaal met hoog koolstofgehalte (GCr15 / gelijkwaardig)
• Gecontroleerd koudvervormingsproces voor precisie van de buitenring
• Geharde naaldrollen met oppervlakteafwerking voor minder wrijving
• Gestabiliseerd warmtebehandelingsproces om de uniformiteit van de hardheid te behouden

Elke batch wordt gecontroleerd om consistent te blijven:

• Hardheidsverdeling
• Rondheid van rollen
• Kwaliteit van het racebaanoppervlak
• Maattolerantie onder perspassingsomstandigheden

Typische toepassingen

Op basis van industriële gebruikspatronen wordt dit lagertype vaak toegepast in:

• Compacte versnellingsbakken en reductiesystemen
• Transmissiesamenstellen voor motorfietsen
• Aandrijfsystemen voor landbouwmachines
• Elektrisch gereedschap (compacte hogesnelheidsmotoren)
• Stuur- en hulpsystemen voor auto's
• Transportrollen en industriële automatiseringssystemen

Het is het meest geschikt wanneerruimtebeperkingen verhinderen het gebruik van grotere lagersamenstellen.

Prestatiekenmerken tijdens gebruik

1. Hoge radiale laadcapaciteit in beperkte ruimte

De naaldrolstructuur verdeelt de belasting over een grotere contactlijn, waardoor de belastingsefficiëntie wordt verbeterd in vergelijking met puntcontactkogellagers.

2. Stabiele rotatie onder continu gebruik

Wanneer het lager op de juiste manier wordt gesmeerd, behoudt het een stabiele beweging tijdens lange bedrijfscycli met minder trillingen.

3. Compacte structurele integratie

De dunne buitenring maakt directe perspassing in behuizingsboringen mogelijk, waardoor de behoefte aan extra lagerhuizen in compacte samenstellingen wordt verminderd.

Productie en kwaliteitscontrole

Om batchconsistentie voor OEM-toepassingen te garanderen, omvat de productie:

• Dimensionale inspectie van de geometrie van de buitenring
• Roldiameter en rondheidsmeting
• Controle van de radiale speling vóór montage
• Hardheidstesten van loopvlakoppervlakken
• Het uitvoeren van geluids- en trillingscontroles op steekproefbasis

Voor industriële toepassingen die een hogere stabiliteit vereisen, zijn EMQ-kwaliteit opties beschikbaar met strengere controle op geluid en oppervlakteafwerking.

Installatie- en toepassingsvereisten

De lagerprestaties zijn sterk afhankelijk van de installatieomstandigheden. De volgende factoren hebben een directe invloed op de levensduur:

• Nauwkeurigheid van maattolerantie van as en behuizing
• Correcte perspassingkracht tijdens installatie
• Voldoende smering (stabiliteit van de vet- of oliefilm)
• Voorkomen van verkeerde uitlijning tijdens montage
• Beperking van abnormale axiale impactbelastingen

In echte toepassingen zijn verkeerde uitlijning en onvoldoende smering de meest voorkomende oorzaken van voortijdig falen in plaats van materiaaldefecten.

Vergelijking met standaard kogellagers

Bij compacte transmissiesystemen:

OEM-productiemogelijkheden

BMT Bearings ondersteunt industriële klanten die een stabiele massaproductie met consistente specificaties nodig hebben.

OEM-diensten omvatten:

• Aanpassing van niet-standaard maten
• Oppervlaktemarkering (laser of stempelen)
• Verpakkingsaanpassing voor exportvereisten
• Keuze van het vettype op basis van de gebruiksomgeving
• Bevestiging van technische tekening vóór productie
• Traceerbaarheid van batches voor industriële kwaliteitscontrole

Productiecapaciteit en inspectiesystemen zijn ontworpen voor leveringsconsistentie op lange termijn bij repetitieve OEM-orders.

Praktisch gebruik

Voor een langere levensduur in echte operationele omgevingen:

• Zorg ervoor dat de hardheid van de as overeenkomt met de lagerspecificatie
• Zorg voor de juiste boringtolerantie van de behuizing voor een perspassingontwerp
• Gebruik geschikte smeerintervallen op basis van snelheid/belasting
• Vermijd stootbelastingen tijdens de installatie
• Zorg voor netheid in de montageomgeving

Een juiste installatie en smering hebben een grotere impact op de levensduur van lagers dan alleen materiële verschillen.

Getrokken cup-naaldlagers zijn ontworpen voor:compacte mechanische systemen die een hoog radiaal draagvermogen en stabiele rotatieprestaties vereisen. Hun dunwandige structuur maakt efficiënt gebruik van de ruimte mogelijk, terwijl de naaldrolgeometrie de belastingsverdeling in continue bedrijfsomgevingen verbetert.
