Juktype looprollen

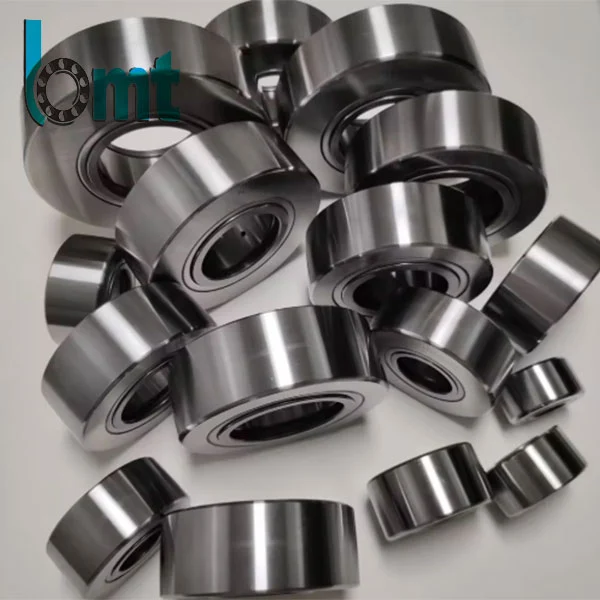

Yoke-type looprollen zijn gespecialiseerde lagers met een jukvormige behuizing, ontworpen voor orbitale bewegingen of voor het ondersteunen van lineaire rupssystemen. Ze worden op grote schaal toegepast in verpakkingsmachines, industriële automatisering en materiaalbehandelingsapparatuur. De draaiende buitenring heeft een gekroond of cilindrisch oppervlak, gecombineerd met rollende elementen aan de binnenkant, waardoor ze radiale belastingen en incidentele axiale stuwkracht aankunnen onder verschillende soorten gebruiksomstandigheden.

Stuur onderzoek

Productomschrijving

Waar dit product van is gemaakt

Juktype looprollen bestaan uit een U-vormig juk (met montagegaten voor vaste installatie), een buitenring die rond een centrale as draait en rolelementen - meestal naaldrollen. De meeste modellen zijn voorzien van afdichtingen om het binnendringen van vuil, puin of water te voorkomen, wat zowel binnen als buiten gunstig is.

Het juk, meestal gemaakt van gesmeed staal, is behandeld om de structurele sterkte te vergroten, en de buitenring is gehard om slijtage te weerstaan door in contact te komen met geleiderails of sporen. Op basis van de veldwaarnemingen zorgt dit ontwerp voor een stabiele montage en consistente prestaties in toepassingen waarbij componenten langs vooraf gedefinieerde paden bewegen.

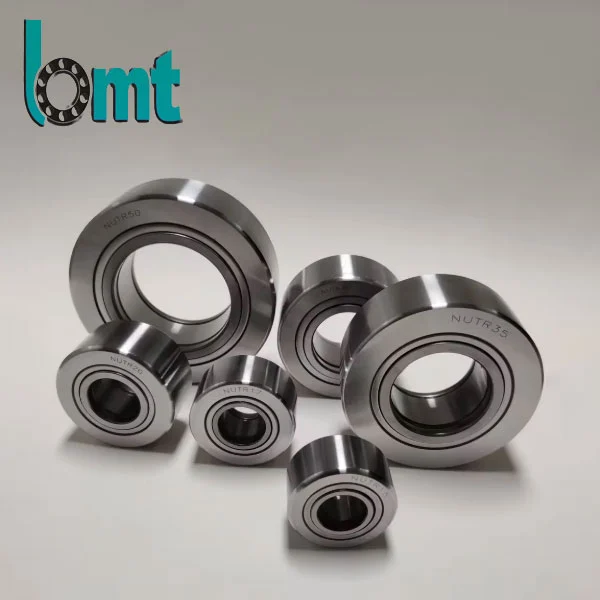

Yoke Type Track Rollers

Technische parameters

		Juktype looprollen: LR-serie
	Afmetingen (mm)				Basisbelastingsclassificaties
Aanduiding	D	d	C	min.	dyn. Cr w KN	stat. Cor w KN
LR50/5NPPU	17	5	7	0.2	1.69	0.94
LR50/6NPPU	19	6	9	0.3	2.7	1.37
LR50/7NPPU	22	7	10	0.3	3.3	1.7
LR50/8NPPU	24	8	11	0.3	4.3	2.39
LR5000KDD	28	10	12	0.3	4.75	2.85
LR5000KDDU	28	10	12	0.3	4.75	2.85
LR5000 kerncentrale	28	10	12	0.3	4.75	2.85
LR5000NPPU	28	10	12	0.3	4.75	2.85
LR5001KDD	30	12	12	0.3	5.1	3.1
LR5001KDDU	30	12	12	0.3	5.1	3.1
LR5001 kerncentrale	30	12	12	0.3	5.1	3.1
LR5001NPPU	30	12	12	0.3	5.1	3.1
LR5200KDD	32	10	14	0.6	6.8	4.1
LR5200KDDU	32	10	14	0.6	6.8	4.1
LR5200 kerncentrale	32	10	14	0.6	6.8	4.1
LR5200NPPU	32	10	14	0.6	6.8	4.1
LR5002 KDD	35	15	13	0.3	6.5	4.15
LR5002KDDU	35	15	13	0.3	6.5	4.15
LR5002 kerncentrale	35	15	13	0.3	6.5	4.15
LR5002 NPPU	35	15	13	0.3	6.5	4.15
LR5201KDD	35	12	15.9	0.6	8.7	5.2
LR5201KDDU	35	12	15.9	0.6	8.7	5.2
LR5201 kerncentrale	35	12	15.9	0.6	8.7	5.2
LR5201NPPU	35	12	15.9	0.6	8.7	5.2
LR5003 KDD	40	17	14	0.3	7.8	5.3
LR5003KDDU	40	17	14	0.3	7.8	5.3
LR5003 kerncentrale	40	17	14	0.3	7.8	5.3
LR5003 NPPU	40	17	14	0.3	7.8	5.3
LR5202KDD	40	15	15.9	0.6	10	6.3
LR5202KDDU	40	15	15.9	0.6	10	6.3
LR5202 kerncentrale	40	15	15.9	0.6	10	6.3
LZ5202 NPpu	40	15	15.9	0.6	10	6.3
LR5004 KDD	47	20	16	0.6	11.7	7.7
LR5004KDDU	47	20	16	0.6	11.7	7.7
LR5004 NPPD	47	20	16	0.6	11.7	7.7
LR5004 NPPU	47	20	16	0.6	11.7	7.7
LR5203KDD	47	17	17.5	0.6	12.8	8.4
LR5203KDDU	47	17	17.5	0.6	12.8	8.4
LR5203 kerncentrale	47	17	17.5	0.6	12.8	8.4
Lr5203 NPpu	47	17	17.5	0.6	12.8	8.4
LR5005 KDD	52	25	16	0.6	11.8	8.2
LR5005KDDU	52	25	16	0.6	11.8	8.2
LR5005 kerncentrale	52	25	16	0.6	11.8	8.2
LR5005NPPU	52	25	16	0.6	11.8	8.2
LR5204KDD	52	20	20.6	1	16.1	10.7
LR5204KDDU	52	20	20.6	1	16.1	10.7
LR5204 kerncentrale	52	20	20.6	1	16.1	10.7
LR5204NPPU	52	20	20.6	1	16.1	10.7
LR5303KDD	52	17	22.2	1	17.5	11.3
LR5303KDDU	52	17	22.2	1	17.5	11.3
LR5303 kerncentrale	52	17	22.2	1	17.5	11.3
LR5303 NPPU	52	17	22.2	1	17.5	11.3
LR5006 KDD	62	30	19	1	16.1	11.9
LR5006KDDU	62	30	19	1	16.1	11.9
LR5006 Kerncentrale	62	30	19	1	16.1	11.9
LR5006NPPU	62	30	19	1	16.1	11.9
LR5205KDD	62	25	20.6	1	18.8	13.2
LR5205KDDU	62	25	20.6	1	18.8	13.2
LR5205 kerncentrale	62	25	20.6	1	18.8	13.2
LZ5205 nprp	62	25	20.6	1	18.8	13.2
LR5304KDD	62	20	22.2	1.1	21.5	14.8
LR5304KDDU	62	20	22.2	1.1	21.5	14.8
LR5304 kerncentrale	62	20	22.2	1.1	21.5	14.8
LR5304NPPU	62	20	22.2	1.1	21.5	14.8
LR5007KDD	68	35	20	1	17.8	13.3
LR5007KDDU	68	35	20	1	17.8	13.3
LR5007 kerncentrale	68	35	20	1	17.8	13.3
LR5007NPPU	68	35	20	1	17.8	13.3
LR5206 KDD	72	30	23.8	1	25	18
LR5206KDDU	72	30	23.8	1	25	18
LR5206 kerncentrale	72	30	23.8	1	25	18
LR5206NPPU	72	30	23.8	1	25	18
LR5305KDD	72	25	25.4	1.1	28	19.9
LR5305KDDU	72	25	25.4	1.1	28	19.9
LR5305 kerncentrale	72	25	25.4	1.1	28	19.9
LR5305NPPU	72	25	25.4	1.1	28	19.9
LR5207KDD	80	35	27	1.1	31	22.8
LR5207KDDU	80	35	27	1.1	31	22.8
LR5207 kerncentrale	80	35	27	1.1	31	22.8
Lr5207 NPU	80	35	27	1.1	31	22.8
LR5306KDD	80	30	30.2	1.1	35.5	25.5
LR5306KDDU	80	30	30.2	1.1	35.5	25.5
LR5306 Kerncentrale	80	30	30.2	1.1	35.5	25.5
Lr5306 nppu	80	30	30.2	1.1	35.5	25.5
LR5208KDD	85	40	30.2	1.1	35	26
LR5208KDDU	85	40	30.2	1.1	35	26
LR5208 kerncentrale	85	40	30.2	1.1	35	26
LR5208NPPU	85	40	30.2	1.1	35	26
LR5307KDD	90	35	34.9	1.5	44	32.5
LR5307KDDU	90	35	34.9	1.5	44	32.5
LR5307 kerncentrale	90	35	34.9	1.5	44	32.5
Lr5307 nppu	90	35	34.9	1.5	44	32.5
LR5308KDD	100	40	36.5	1.5	54	40.5
LR5308KDDU	100	40	36.5	1.5	54	40.5
LR5308 kerncentrale	100	40	36.5	1.5	54	40.5
Lr5308 nppu	100	40	36.5	1.5	54	40.5

Juktype looprollen:
NATV, NATR
	Maat (mm)
model	d	d2	D	B	C
NATV 5 PP	5	12	16	12	11
NATR 5 PP	5	12	16	12	11
NATV 6 PP	6	14	19	12	11
NATR 6 PP	6	14	19	12	11
NATV 8 PP	8	19	24	15	14
NATR 8 PP	8	19	24	15	14
NATV 10 PP	10	23	30	15	14
NATR 10 PP	10	23	30	15	14
NATV 12 PP	12	25	32	15	14
NATR 12 PP	12	25	32	15	14
NATV 15 PP	15	27	35	19	18
NATR 15 PP	15	27	35	19	18
NATV 17 PP	17	32	40	21	20
NATR 17 PP	17	32	40	21	20
NATV 20 PP	20	37	47	25	24
NATR 20 PP	20	37	47	25	24
NATV 25 PP	25	42	52	25	24
NATR 25 PP	25	42	52	25	24
NATV 30 PP	30	51	62	29	28
NATR 30 PP	30	51	62	29	28
NATV 35 PP	35	58	72	29	28
NATR 35 PP	35	58	72	29	28
NATV 40 PP	40	66	80	32	30
NATR 40 PP	40	66	80	32	30
NATV 45 PP	45	72	85	32	30
NATR 45 PP	45	72	85	32	30
NATV 50 PP	50	76	90	32	30
NATR 50 PP	50	76	90	32	30

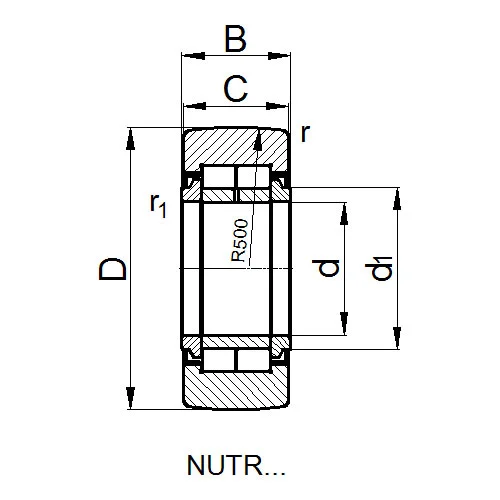

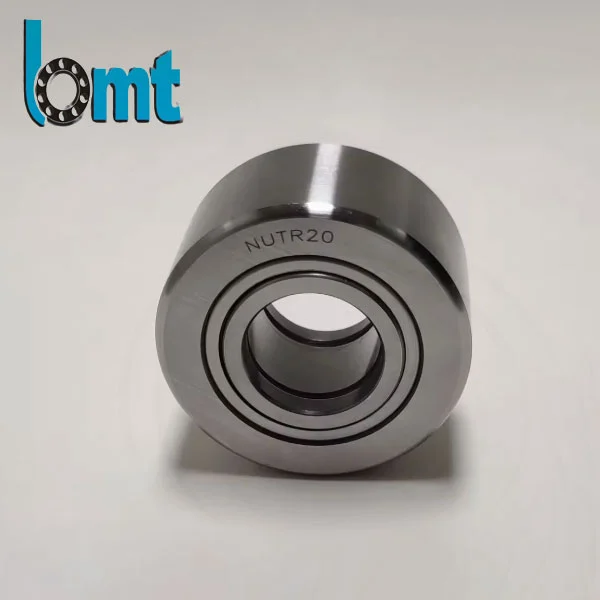

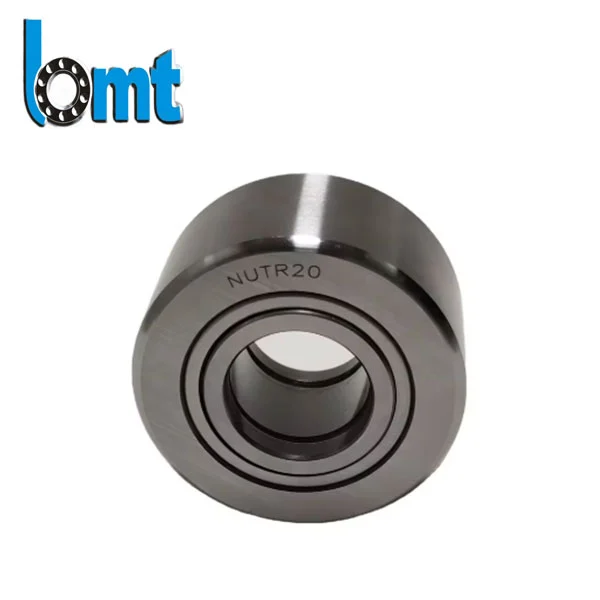

NUTR PWTR
	Afmetingen (mm)							Basisbelastingsclassificaties
Aanduiding	D	d	B	C	d1	min.	r1 min.	dyn. Cr KN	stat. Cor KN	Voor permKN	Voor permKN
VOEDING 15	35	15	19	18	20	0.6	0.3	15	16.8	8.6	16.8
PWTR15-2RS	35	15	19	18	20	0.6	0.3	11.6	11.3	9.4	11.3
NUTR17	40	17	21	20	22	1	0.5	18.4	22.6	13.1	22.6
PWTR17-2RS	40	17	21	20	22	1	0.5	13.2	13.8	13.8	13.8
NUTR1542	42	15	19	18	20	0.6	0.3	18.1	21.9	21.9	21.9
PWTR1542-2RS	42	15	19	18	20	0.6	0.3	13.5	14.1	14.1	14.1
NUTR1747	47	17	21	20	22	1	0.5	21.3	28	28	28
PWTR1747-2RS	47	17	21	20	22	1	0.5	14.8	16.4	16.4	16.4
NUTR20	47	20	25	24	27	1	0.5	28	35	16.4	33
PWTR20-2RS	47	20	25	24	27	1	0.5	23.2	25.5	18.3	25.5
NUTR2052	52	20	25	24	27	1	0.5	31.5	41	38.5	41
PWTR2052-2RS	52	20	25	24	27	1	0.5	25.5	29.5	29.5	29.5
NUTR25	52	25	25	24	31	1	0.5	29	37.5	17.3	34.5
PWTR25-2RS	52	25	25	24	31	1	0.5	24.2	28	19.3	28
NUTR2562	62	25	25	24	31	1	0.5	35.5	50	50	50
PWTR2562-2RS	62	25	25	24	31	1	0.5	29	36	36	36
Nutr30	62	30	29	28	38	1	0.5	40	50	23.5	46.5
PWTR30-2RS	62	30	29	28	38	1	0.5	35	39.5	25.5	39.5
NUTR3072	72	30	29	28	38	1	0.5	47.5	64	64	64
PWTR3072-2RS	72	30	29	28	38	1	0.5	41	49	49	49
NUTR35	72	35	29	28	44	1.1	0.6	44.5	60	32	60
PWTR35-2RS	72	35	29	28	44	1.1	0.6	38.5	46.5	34.5	46.5
NUTR3580	80	35	29	28	44	1.1	0.6	51	72	72	72
PWTR3580-2RS	80	35	29	28	44	1.1	0.6	43.5	55	55	55
NUTR40	80	40	32	30	50.5	1.1	0.6	55	75	30.5	60
PWTR40-2RS	80	40	32	30	50.5	1.1	0.6	44.5	53	35	53
NUTR45	85	45	32	30	55.2	1.1	0.6	56	78	31.5	61
PWTR45-2RS	85	45	32	30	55.2	1.1	0.6	45	55	36	55
NUTR4090	90	40	32	30	50.5	1.1	0.6	66	95	84	95
PWTR4090-2RS	90	40	32	30	50.5	1.1	0.6	52	66	66	66
NUTR50	90	50	32	30	59.8	1.1	0.6	57	81	32	62
PWTR50-2RS	90	50	32	30	59.8	1.1	0.6	45.5	57	37	57
NUTR45100	100	45	32	30	55.2	1.1	0.6	71	107	106	107
PWTR45100-2RS	100	45	32	30	55.2	1.1	0.6	56	74	74	74
NUTR50110	110	50	32	30	59.8	1.1	0.6	76	120	120	120
PWTR50110-2RS	110	50	32	30	59.8	1.1	0.6	59	82	82	82

Welke voordelen biedt het

•Laadvermogen: looprollen van het juktype kunnen aanzienlijke radiale belastingen aan, dankzij hun stevige jukstructuur en geoptimaliseerde opstelling van rolelementen. Dit maakt ze geschikt voor apparatuur zoals automatisch geleide voertuigen (AGV's) of lopende bandtransportbanden, waarbij betrouwbare gewichtsondersteuning essentieel is.

•Flexibele montage: het U-vormige juk met voorgeboorde gaten vereenvoudigt de installatie. Gebruikers van deze rollen merken vaak dat het ontwerp de vervangings- en montageprocedures versnelt.

•Duurzaamheid onder allerlei omstandigheden: robuuste afdichtingen helpen de interne componenten te beschermen tegen verontreinigingen, waardoor de onderhoudsfrequentie in stoffige of vochtige omgevingen wordt verminderd. In omgevingen waar materialen buitenshuis worden gehanteerd of bij de voedselbereiding, wordt deze kwaliteit bijzonder gewaardeerd.

Gebruiksscenario's uit de echte wereld

•Industriële automatisering: in robotlasstations geleiden Yoke-type looprollen de beweging van robotarmen langs lineaire sporen, waarbij ze het gewicht van de arm ondersteunen en tegelijkertijd zorgen voor een nauwkeurige positionering. Dankzij de feedback van een integrator van automatiseringssystemen hebben deze rollen een betrouwbare werking kunnen garanderen, zelfs tijdens lange productieruns.

•Materiaalverwerking: In magazijntransportsystemen ondersteunen deze rollen zware pallets terwijl ze langs geleiderails bewegen. Het afdichtingsontwerp van de rollen heeft de behoefte aan onderhoud in omgevingen met veel stof verminderd, aldus een producent van logistieke apparatuur.

Onze benadering van kwaliteit

Bij BMT begrijpen we dat Yoke-type looprollen onder uiteenlopende en vaak veeleisende omstandigheden werken, dus kwaliteit blijft een focus. Elke rol wordt onderzocht op de hardheid van de buitenring, de functionaliteit van de afdichting en de structurele integriteit van het juk. Deze controles zijn bedoeld om ervoor te zorgen dat het product voldoet aan de typische prestatie-eisen voor de beoogde toepassingen.
